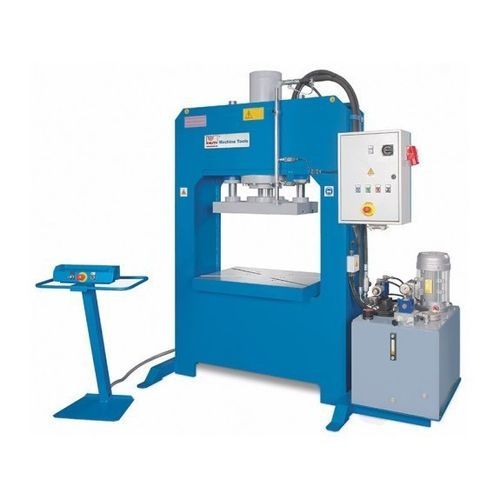

油圧式プレス機 KP 150 A

成形深絞り加工門型

製品説明
KP-Aシリーズは、信頼できるサプライヤーの高品質コンポーネントを用いてヨーロッパで製造された高性能なH型フレーム油圧プレスです。深絞り、成形、切り欠き加工に適しています。シリーズの力範囲：40〜300トン。シリンダー側の大型ランププレートと、工具および治具の取り付け用T溝を備えた作業テーブルを採用しています。移動式の両手操作パネルにより作業者の安全を確保します。ストロークは調整可能なリミットスイッチで設定します。カスタムソリューションはご要望に応じて提供可能です。

主な特徴

• Made in Europe
• 試作および量産に適合
• 複数シフトでの稼働が可能
• Industry 4.0統合対応可能
• カスタマイズ対応可

製品詳細

• 最大荷重に対応する高剛性の溶接H型フレーム鋼構造
• ストローク距離および時間の柔軟性により用途が広い油圧プレス
• 大型シリンダーが厚いランププレートを駆動し、重荷重向けの自己潤滑円形ガイドで安定化
• 作業テーブルおよびランププレートにT溝を装備し、工具固定が可能
• 移動式の操作パネルにより柔軟な配置が可能；追加の操作部は制御盤内に配置
• メンテナンス性の高い独立型油圧ユニットを採用し、熱的バランスを最適化
• 高速早送りと最適なストローク速度を実現する2段式油圧ポンプ
• 精密加工されたシリンダー表面と高品質シールにより摩耗低減と高い信頼性を確保
• 厳格な基準に基づく部品製造；設計は欧州の安全指令に準拠

作業領域
圧力能力：150 t
テーブル寸法：1,200 mm x 700 mm
ストローク：500 mm
ランププレート寸法：1,000 mm x 400 mm
有効幅：1,250 mm
ストローク速度：3 mm/s

早送り
早送り速度：22 mm/s

駆動出力
モーター定格：4 kW

寸法と重量
外形寸法（長さ x 幅 x 高さ）：2.35 m x 1.5 m x 2.5 m
重量：4,900 kg

特性 / 技術仕様

• 圧力能力：150 t
• テーブル寸法：1,200 mm x 700 mm
• ストローク：500 mm
• ランププレート寸法：1,000 mm x 400 mm
• 有効幅：1,250 mm
• ストローク速度：3 mm/s
• 早送り：22 mm/s
• モーター定格：4 kW
• 外形寸法（L x W x H）：2.35 m x 1.5 m x 2.5 m
• 重量：4,900 kg
