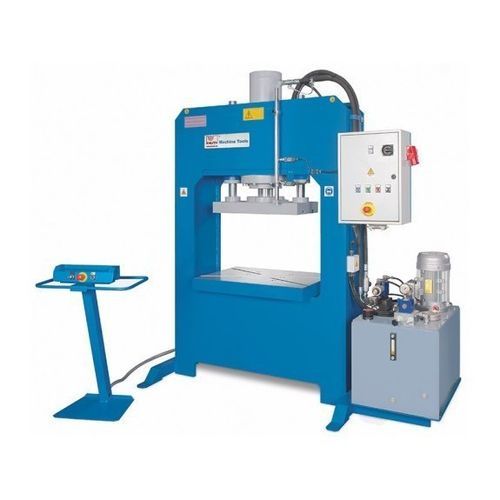

油圧式プレス機 KP 200 A

成形深絞り加工板金用

概要
KP 200 A は、深絞り、成形およびノッチング向けに欧州で設計・製造された KP‑A シリーズの H フレーム油圧プレス（200 t）です。シリーズは 40～300 t をカバーします。大型のスライドプレートとTスロット付き作業テーブルにより金型の取り付けが容易です。移動式の二次元ハンドコントロール、調整可能なリミットスイッチ、独立型油圧ユニットにより安全で保守性の高い運転が可能です。Industry 4.0 連携やカスタムソリューションに対応します。

特長

• Made in Europe
• 試作および量産向け
• 複数シフトでの運用が可能
• Industry 4.0 統合対応可能
• カスタムソリューション対応

製品詳細

• 最大荷重に対応する高剛性の溶接 H フレーム鋼構造
• 時間／距離制御により多用途な油圧作動が可能
• 大型油圧シリンダが厚いスライドプレートを駆動し、重荷重対応の自己潤滑円形ガイドで安定化
• 作業テーブルとスライドプレートにTスロットを装備し、金型固定が容易
• 移動式操作パネルにより柔軟な配置が可能。追加操作は制御盤内に集約
• 独立型油圧システムは保守が容易で熱的に安定
• 2段式油圧ポンプにより高速送りと最適な作業速度を実現
• シリンダ表面は精密加工、シールは高品質で低摩耗・長寿命
• 設計と構成部品は欧州の安全基準に準拠

標準装備

• 二次ハンドコントロールパネル
• 上下行程用調整式ストッパー
• 圧力計
• 2本ガイドおよびTスロット付き可動上テーブル
• 自動運転モード
• 自動シリンダ復帰
• Siemens PLC
• 2速自動切換え油圧ユニット
• 圧力スイッチ
• タイマー
• 取扱説明書

オプション装備

• ライトカーテン L = 1,000 mm
• Siemens KTP 700 Basic デジタル制御へのアップグレード
• ガイドを2本から4本へアップグレード
• 打数カウンター
• 減圧弁付エア／オイル熱交換器
• 減圧弁

仕様

• 圧力容量：200 t
• テーブル寸法：1,200 mm x 700 mm
• 行程：500 mm
• スライドプレート寸法：1,000 mm x 400 mm
• 有効幅：1,250 mm
• 作業速度：2 mm/s
• 早送り速度：20 mm/s
• モーター出力：5.5 kW
• 外形寸法（L x W x H）：2.35 m x 1.6 m x 2.5 m
• 重量：5,800 kg
