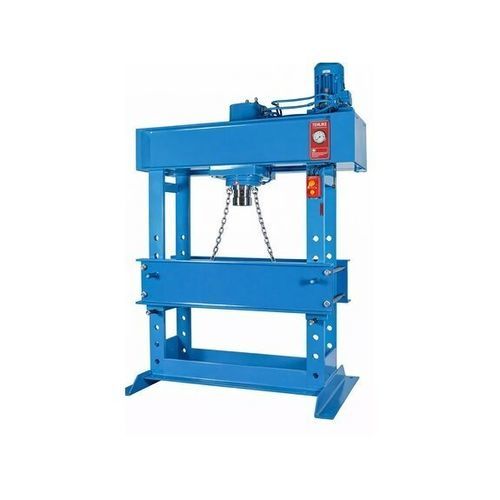

油圧式プレス機 KNWP H 200

電動式矯正組み立て

説明
このシリーズは、電動駆動の油圧式ワークショッププレスで、ねじれ剛性のあるポータルフレームと高さ調整可能な開放支持テーブルを備えています。軸受の圧入・抜取り、組立および矯正作業、材料試験に適しています。横方向に位置決め可能な作業シリンダにより、ワークを移動せずにセットアップできます。技術系の工場や保守部門での使用に適した装置です。

ハイライト

• モーター式油圧ユニット
• 横方向ピストン移動（ロングストローク）
• 高さ調整可能な開放支持テーブル
• プリズマティック（V）ブロックと圧力計を含む

標準装備 / オプション（例）

• 可動作業シリンダ
• 高さ調整可能な作業テーブル
• Vブロック（プリズマティックブロック）セット
• 圧力計（マノメーター）
• 取扱説明書

技術仕様
作業領域
作業幅: 1,550 mm
フレーム貫通高: 550 mm
定格加圧力: 200 t
最大作動圧力: 400 bar
ストローク: 400 mm
送り／プレス速度: 6.4 mm/s
戻り速度: 11.04 mm/s

駆動性能
油圧ポンプモーター出力: 7.5 kW

寸法・重量
油圧タンク容量: 22 l
重量: 2,600 kg
外形寸法（L x W x H）: 2,230 mm x 1,200 mm x 2,850 mm

寸法（詳細）
A: 2,850 mm
B: 1,200 mm
C: 1,910 mm
D: 1,300 mm
E: 450 mm
F: 2,230 mm

製品詳細 / 技術的特徴

• 型式: KNWP H 200
• 厚肉形鋼製の溶接ポータルフレームでねじれに強い設計
• 業務用を想定したヘビーデューティ構造（修理、組立、矯正）
• 軸、支持、シャフトの矯正用に細かく調整可能な加圧力
• ベアリングやブッシュの抜き取り・圧入に対応する長いピストンストローク
• 作業者の視野に入る位置の圧力計で常時圧力確認が可能
• 効率的な作業を実現するモーター式油圧ユニット
• 横方向に調整可能な作業シリンダによりセッティングが容易
• 高さ調整可能な開放支持テーブルおよびプリズマティックVブロックセットを含む
