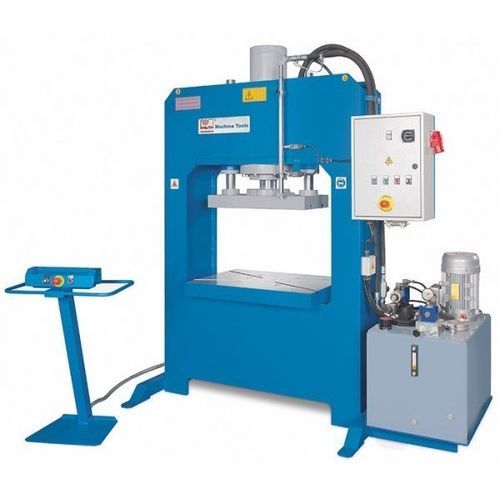

油圧式プレス機 KP 70 A

成形深絞り加工門型

製品説明
KP 70 A は、KP-A 系列の H フレーム油圧プレスの一機種で、欧州で生産され、信頼できるサプライヤーの部品を採用しています。深絞り、成形、切り欠き加工向けに設計され、定格押付力は70 tです。ラムおよび作業台にはT溝を備え、可動式の二相操作パネルで安全に操作できます。

ハイライト

• Made in Europe
• 試作および量産に対応
• 複数交替運転に対応
• Industry 4.0 統合が可能
• 要望に応じたカスタム対応可

作業領域
圧入力：70 t
テーブル寸法：800 mm x 500 mm
ストローク：500 mm
ラムプレート寸法：700 mm x 350 mm
通し幅：900 mm
ストローク速度：5 mm/s

早送り
早送り速度：24 mm/s

駆動容量
モーター定格：4 kW

寸法と重量
外形寸法（長さ x 幅 x 高さ）：1.85 m x 1.04 m x 2.25 m
重量：1,450 kg

製品詳細

• 高い剛性を確保する溶接鋼製 H フレーム構造により定格荷重に対応
• 大型油圧シリンダが厚いラムプレートを駆動し、自己潤滑式の円筒ガイドで支持
• 作業台およびラムプレートにT溝を装備し、工具の着脱が容易
• 可動式操作盤により作業性向上。操作盤外のコントロールは制御盤に集約
• 油圧システムは独立ユニット設計で保守が容易、熱的バランスを考慮
• 2段式油圧ポンプにより早送りと作業速度を最適化
• シリンダ表面は精密仕上げ、シールは高品質で摩耗を低減
• 設計は適用される欧州安全基準に準拠

標準装備

• 二相操作パネル（両手操作）
• 上下ストローク用の調整可能なストップ
• 圧力計
• 2本ガイド付きの可動上テーブル（T溝付）
• 自動運転機能
• シリンダ自動戻り機能
• Siemens PLC
• 2段自動切替式油圧ユニット
• 圧力スイッチ
• タイマー
• 操作マニュアル

オプション装備

• ライトカーテン L = 1,000 mm
• Siemens KTP 700 Basic HMI へのアップグレード
• 側面スライドを2から4へアップグレード
• 製品カウンター
• 減圧弁付空気/油熱交換器
• 減圧弁

仕様／テクニカルデータ

• シリーズ：KP-A（Hフレーム油圧プレス群）
• 定格押付力：70 t
• 作業面（テーブル）：800 x 500 mm
• ラムプレート：700 x 350 mm
• ストローク（ラム移動量）：500 mm
• ストローク速度：5 mm/s
• 早送り速度：24 mm/s
• 通し幅：900 mm
• モーター出力：4 kW
• 外形寸法（L x W x H）：1.85 m x 1.04 m x 2.25 m
• 機械質量：1,450 kg
• 油圧システム：自立ユニット、2段ポンプで自動速度切替
• 制御：Siemens PLC（Siemens KTP 700 Basic HMI はオプション）
• 工具取付：ラムプレートとテーブルにT溝装備
