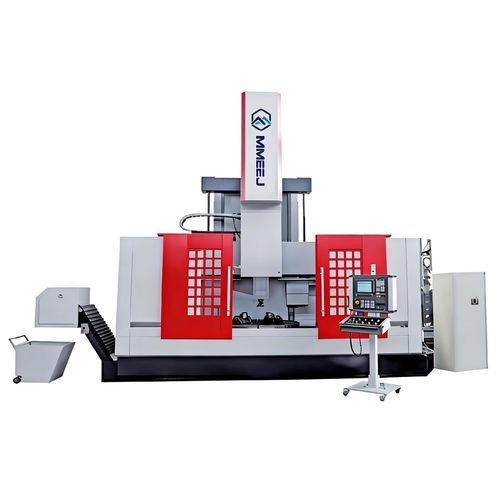

CNC旋盤 CK51-HC縦型単一カラム式大型部品用
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 縦型
- 構造
- 単一カラム式
- 応用
- 大型部品用
- 性能
- 高精度
- 複合機能
- ミリング, 正面削り, 穿孔, ネジ立て
- 直径
1,500 mm, 1,800 mm, 2,300 mm
(59.06 in, 70.87 in, 90.55 in)- 回転速度
最少: 1 rpm
(6.283 rad.min-1)最大: 350 rpm
(2,199.115 rad.min-1)- 最大切削径
1,400 mm, 1,730 mm, 2,200 mm
(55 in, 68 in, 87 in)- X軸
最少: -300 mm
(-12 in)最大: 1,550 mm
(61 in)- Z軸
800 mm, 1,000 mm
(31 in, 39 in)- 定格出力
22 kW, 30 kW, 37 kW, 45 kW
(29.9 hp, 40.8 hp, 50.3 hp, 61.2 hp)
詳細
製品説明
CK51-HCシリーズは、単柱式のCNC立形旋盤・フライス複合機で、ワンチャッキングでの複数工程（旋盤加工、穴あけ、タップ加工、リーミング）を想定して設計されています。研削盤による研削加工や、角度フライスヘッドによる側面加工にも対応します。テーブル主軸は高精度の両側ラジアルローラーベアリングでラジアル支持し、大型のスラストローラ案内でアキシャル支持しています。交互回転モードの選択も可能です。ワークベンチはインデックス機能を備え、歯車伝達のバックラッシュを排除し、C軸の位置決め精度は±5角秒まで確保できます。
技術データ（機種別例）
主な特長
仕様 / 技術詳細
CK51-HCシリーズは、単柱式のCNC立形旋盤・フライス複合機で、ワンチャッキングでの複数工程（旋盤加工、穴あけ、タップ加工、リーミング）を想定して設計されています。研削盤による研削加工や、角度フライスヘッドによる側面加工にも対応します。テーブル主軸は高精度の両側ラジアルローラーベアリングでラジアル支持し、大型のスラストローラ案内でアキシャル支持しています。交互回転モードの選択も可能です。ワークベンチはインデックス機能を備え、歯車伝達のバックラッシュを排除し、C軸の位置決め精度は±5角秒まで確保できます。
技術データ（機種別例）
- 機種: CK5112-HC | CK5116-HC | CK5120-HC
- 加工最大径（mm）: 1400 | 1730 | 2200
- 回転最大径（mm）: 1500 | 1800 | 2300
- 加工最大高さ（mm）: 1200/1400/1600 | 1200/1600/2000 | 1600/2000
- 最大搭載荷重（T）: 5 | 8 | 10
主な特長
- 単柱式CNCの旋盤・フライス複合でワンチャッキングによる複合加工が可能。
- 砥石による研削加工および角度フライスヘッドによる側面加工に対応。
- テーブル主軸は高精度両側ラジアルローラーベアリング（ラジアル支持）と大型スラストローラ案内（アキシャル支持）。
- テーブル主軸の交互回転モードをオプションで選択可。
- インデックス機能により歯車のバックラッシュを排除、C軸位置決め精度は±5角秒。
- ツールホルダ形状: BT50-12。
仕様 / 技術詳細
- シリーズ: CK51-HC
- 機種: CK5112-HC; CK5116-HC; CK5120-HC
- 主軸モータ出力（kW）: 22/30 | 30/37 | 37/45
- 主軸回転速度（r/min）: 1-350 | 1-300 | 1-200
- 第2主軸出力（kW）: 5.5/7.5 | 5.5/7.5 | 7.5/11
- 第2軸回転速度（r/min）: 2-4000 | 2-3000 | 2-3000
- 縦型ツールホルダ水平送り X（mm）: -150–1150 | -150–1350 | -300–1550
- 縦送りラムストローク Z（mm）: 800 | 800/1000 | 1000
- 横梁上下ストローク（mm）: 800/1000/1200 | 800/1000/1200 | 1200/1600
- ワークベンチ寸法（mm）: 1200 | 1500 | 2000
- 最大搭載荷重（T）: 5 | 8 | 10
- ツールホルダ: BT50-12
