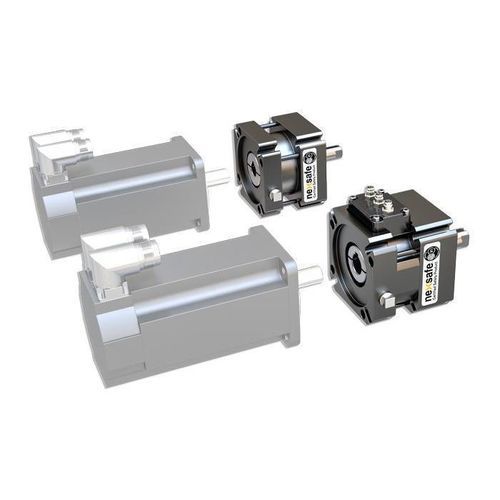

摩擦ブレーキ NexSafe®

スプリングサーボ モーター用ゼロバックラッシュ

概要
Nexen Groupは、サーボモータのフランジへ直接取付け可能な安全認証済みのNexSafe®サーボモータブレーキを提供します。スプリング作動・エアリリース方式はデフォルトでロック状態を保持し、推奨構成でISO 13849-1のカテゴリ最大4、パフォーマンスレベル最大eの達成が可能です。

特長

• 入力接続の安全性を確保するバックアップキー付き一体型クランプカラー
• 最大3つの動作モードセンサ（engagement、disengagement、wear）を選択可能
• 複数の作動スプリングでトルクを選定可能
• デフォルトでロック（スプリング作動、エアリリース）
• サーボモータフランジへ直接取付け可能、バックラッシュゼロの制動インターフェース

運用 / インダストリー4.0対応

• 動作状態（engagement、disengagement、wear）を示すオプションセンサによるフィードバック
• センサフィードバックはモータ/ドライブのプログラミング、予知保全、稼働状況監視を支援
• インダストリー4.0の監視システムや状態基準保全への統合に適合

用途

• 停電時保持および緊急停止（E-stop）等の断続的な動的制動
• ガントリー搬送、周期作業、車載、半導体、食品製造環境（IP67オプションあり；適用ガイダンス参照）

比較 / 主要技術メモ（要約）
最小静的制動トルク：4.7〜125 Nm
ブレーキバックラッシュ：ゼロ
制動機能：停電時保持、断続的なE-stop動的制動
取り付け：ブラケット両側に位置決めピロットを備えたフランジ
入力ハブオプション：キー付きクランプカラー
出力軸オプション：キー付き軸
ボア径（入力・出力）：6.35〜65 mm（0.25〜2.56 in）
フランジボルトサークル：63〜350 mm（2.48〜13.78 in）
安全認証：NexSafeはISO 13849-1に適合（Intertekによる認証）
動作モードフィードバックセンサ：最大3つのオプションセンサ（engagement、disengagement、wear）
突出荷重能力：最大3114 N（機種による）
最大定格速度：5,000〜10,000 RPM

仕様 / 技術仕様

• シリーズ / 製品群：NexSafe® Servomotor Brake
• ブレーキ種別：スプリング作動、エアリリース（デフォルトでロック）
• 静的制動トルク範囲：4.7 – 125 Nm
• バックラッシュ：ゼロ
• ボア範囲：6.35 – 65 mm（0.25 – 2.56 in）
• フランジボルトサークル：63 – 350 mm（2.48 – 13.78 in）
• オプションセンサ：Engagement、Disengagement、Wear（最大3個）
• 突出荷重能力：最大3114 N（機種依存）
• 最大回転数範囲：5,000 – 10,000 RPM（機種依存）
• 取付：サーボモータフランジへ直接取付
• 認証：ISO 13849-1（NexSafeはIntertekにより認証）
