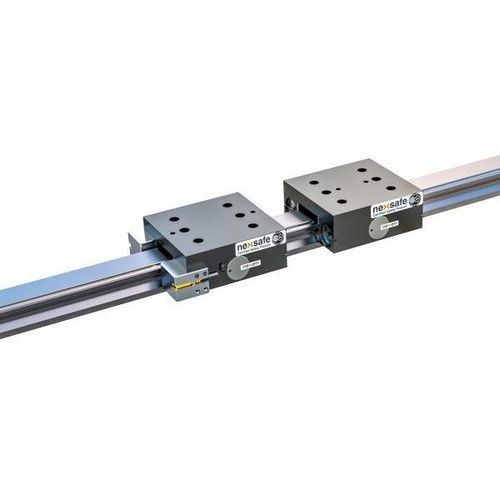

スプリングリニアブレーキ NexSafe®

リニアガイド用

製品概要
Nexen GroupのNexSafe® プロファイルレールブレーキは、スプリング作動・エアリリース方式で、ガイドレールに直接クランプしてベアリング面に影響を与えずに確実な停止と保持を行います。安全規格対応の用途向けに設計され、非常停止や電源断時に迅速な応答と高い保持力を発揮します。

主な特長

• 一貫した制動と低いレール摩耗を実現する大きな摩擦接触面
• 電源断、非常停止、保持用途に適合
• 低バックラッシュ（0.10〜0.20 mm）により高精度な位置保持が可能
• リニアベアリングカセットに類似したブレーキ形状で取り付けが容易
• リニア駆動系の振動を低減し剛性を向上
• 取り付け誤差を補正する大きなクリアランス
• 潤滑や定期メンテナンス不要
• 一般的なプロファイルガイドレールに対応するモデルを用意
• スプリング作動／エアリリース方式でクラス最高の保持力
• 長寿命設計：B10で最大200万サイクル、ページではB10Dで400万サイクルの記載あり

オプションの動作モードセンサー
1個または2個のセンサーオプションで作動（保持）状態や解除状態を検出できます。動作モードセンサーを使用することでISO 13849-1に基づくより高い安全カテゴリの達成が可能です。NexenのセンサーはIndustry 4.0対応で、稼働状況の情報を提供し機械の稼働率や診断に貢献します。

レール互換性
次のプロファイルガイドレールメーカーに対応：ABBA, HIWIN, IKO, INA, LINTECH, NB, NOOK, NSK, PMI, ROCKFORD, ROLLON, SBC, SCHNEEBEERGER, EWELLIX (SKF), STAR (BOSCH REXROTH), TBI, THK, THOMSON。

技術資料（タイトル）

• Safety Certified Rail Brake Literature
• Certified Safety Product Literature
• NexSafe Product Overview

技術仕様

• シリーズ：NexSafe® Profile Rail Brakes
• プロファイルレールサイズ：15, 20, 25, 30, 35, 45
• 最小保持力：500〜2600 N（約112〜585 lb）
• 最小解放圧力：5.5 bar（約80 psi）（一部モデルで低圧対応あり）
• 最大バックラッシュ（フルブレーキ力時）：0.10 mm〜0.20 mm（約0.004 in〜0.008 in）
• 初期作動時間：0.049〜0.080 秒
• 寿命（B10）：表では200万サイクルを示す；ページではB10Dで400万サイクルの記載あり
• 動作モードセンサー：1個または2個；作動／解除を検出するように構成可能
• 安全評価：ISO 13849-1 認証（推奨構成でカテゴリ4／Performance Level eまで達成可能）
• 設計：スプリング作動、エアリリース；ガイドレールにクランプ；ベアリング面に接触しない；潤滑不要
• 典型的な用途：非常停止および冗長安全ブレーキ（ガントリー軸ブレーキ、産業用ドアロック、包装機、医療機器など）
