回転キャスター Q-B13- 3B series

固定ベースプレート医療設備用

概要
フォークはステンレス鋼 EN 1.4301 / AISI 304 製、ダブルボールベアリングのスイベルヘッド、ナット付ホイールアクスルまたはプレーンベアリング、青いポリアミド製ホイールセンター、ステンレス製プレーンまたは密封精密ベアリングを採用。プレート取付け構成が可能。回転式および固定式のバリエーションを提供し、トータルロック付き回転タイプや異なるブラケット/プレート仕様も用意しています。

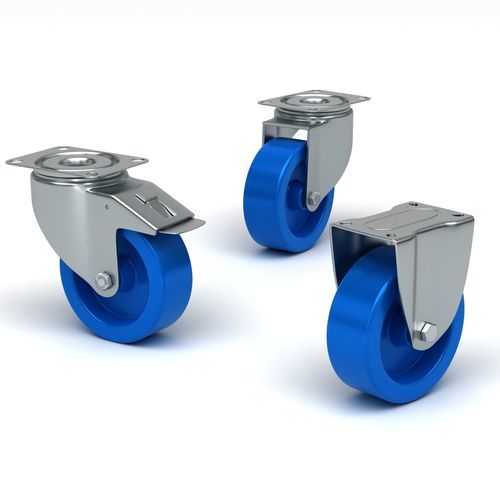

主要バリエーション

• トータルロック付き回転キャスター（ポリアミドホイールセンター、プレート取付け）
• ステンレス製プレートブラケット付き回転キャスター
• ポリアミドホイールセンター付き固定キャスター

利点

• 耐腐食性材料：湿潤や過酷環境での耐久性を確保するステンレス部品
• ノンマーキングホイール：床面に跡を残さない青色ポリアミドホイール
• 高荷重対応：サイズにより200 kg／400 kgの動荷重に対応
• 清掃が容易：洗浄環境に適した衛生設計で細菌の滞留を低減
• 衛生基準への配慮：EHEDGやFDAの指針に適合する設計

技術データ – トータルロック付き回転キャスター（型番 NY080-Q-B13-3B, NY100-Q-B13-3B, NY125-Q-B13-3B, NY160-Q-B13-3B, NY200-Q-B13-3B）
車輪径：80 mm | 100 mm | 125 mm | 150 mm | 200 mm
踏面幅：32 mm | 36 mm | 36 mm | 40 mm | 50 mm
トレッド硬度：ショアD 75（全サイズ）
プレート寸法：105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
プレート穴心：82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
プレート穴径：9 mm | 9 mm | 9 mm | 11 mm | 11 mm
オフセット：34 mm | 34 mm | 32 mm | 53 mm | 53 mm
旋回干渉：222 mm | 236 mm | 248 mm | 334 mm | 370 mm
全高：105 mm | 128 mm | 156 mm | 190 mm | 235 mm
温度範囲：-40 / +80 °C（全サイズ）
規格：EN 12532（全サイズ）
重量：0.719 kg | 0.701 kg | 0.8098 kg | 1.9488 kg | 2.3608 kg
許容荷重（動的）：200 kg | 200 kg | 200 kg | 400 kg | 400 kg
許容荷重（静的）：400 kg | 400 kg | 400 kg | 800 kg | 800 kg

技術データ – ステンレス板ブラケット付き回転キャスター（型番 NY080-B13-3B, NY100-B13-3B, NY125-B13-3B, NY160-B13-3B, NY200-B13-3B）
車輪径：80 mm | 100 mm | 125 mm | 150 mm | 200 mm
踏面幅：32 mm | 36 mm | 36 mm | 40 mm | 50 mm
トレッド硬度：ショアD 75（全サイズ）
プレート寸法：105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
プレート穴心：82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
プレート穴径：9 mm | 9 mm | 9 mm | 11 mm | 11 mm
オフセット / 旋回半径 / 旋回干渉（代表値）：オフセット 34/34/32/53/53 mm; 旋回半径 74/84/95/128/153 mm; 旋回干渉 148 / 168 / 190 / 256 / 306 mm
全高：105 mm | 128 mm | 156 mm | 190 mm | 235 mm
温度範囲：-40 / +80 °C
規格：EN 12532
重量：0.589 kg | 0.661 kg | 0.7078 kg | 1.8408 kg | 2.1688 kg
許容荷重（動的）：200 kg | 200 kg | 200 kg | 400 kg | 400 kg
許容荷重（静的）：400 kg | 400 kg | 400 kg | 800 kg | 800 kg

技術データ – 固定キャスター（型番 NY080-FIX-3B, NY100-FIX-3B, NY125-FIX-3B, NY160-FIX-3B, NY200-FIX-3B）
車輪径：80 mm | 100 mm | 125 mm | 150 mm | 200 mm
踏面幅：32 mm | 36 mm | 37 mm | 40 mm | 50 mm
トレッド硬度：ショアD 75（全サイズ）
プレート寸法：103 x 85 mm | 103 x 85 mm | 103 x 85 mm | 137 x 111 mm | 137 x 111 mm
プレート穴心：82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
プレート穴径：9 mm | 9 mm | 9 mm | 11 mm | 11 mm
全高：105 mm | 128 mm | 156 mm | 190 mm | 235 mm
温度範囲：-40 / +80 °C
規格：EN 12532
重量：0.3788 kg | 0.500 kg | 0.6838 kg | 1.4338 kg | 1.7988 kg
許容荷重（動的）：200 kg | 200 kg | 200 kg | 400 kg | 400 kg
許容荷重（静的）：400 kg | 400 kg | 400 kg | 800 kg | 800 kg

用途
食品加工、医薬品工場、医療環境、クリーンルームなど、厳格な衛生と耐久性が求められる環境に最適です。

特長 / 技術仕様

• 素材：ステンレス鋼 EN 1.4301 / AISI 304（フォーク・プレート）
• ホイール素材：ポリアミド（青）ホイールセンター、非多孔性で耐薬品性あり
• トレッド硬度：ショアD 75
• 使用温度範囲：-40 °C ～ +80 °C
• 規格：EN 12532 準拠
• ベアリング：ステンレス製ローラーベアリングまたは密封精密ボールベアリング
• 選択可能な車輪径：80 mm、100 mm、125 mm、150 mm、200 mm
• 取付け：プレートマウント、ステンレス製プレートブラケット等のバリエーション
• シリーズ：NYシリーズ（代表的な型番群）
