回転キャスター Q-RND-3G series

医療設備用ハンドリング用伸縮性

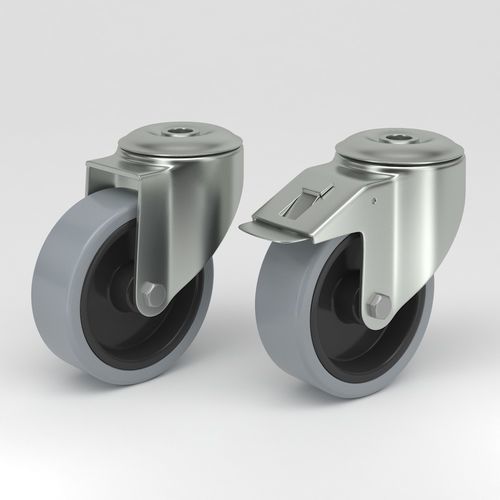

GN...-RND-3G 衛生的デザインの旋回キャスター（グレー・ノンマーキング弾性タイヤ）
衛生設計の旋回キャスターは、床保護と高い機動性が求められる用途（食品加工、製薬、バイオテクノロジー、医療）向けに設計されています。滑らかな外形、ステンレス製フォーク／ブラケット、密閉コンポーネントにより汚染リスクを低減し、EHEDG や 3A 衛生ガイドラインへの適合を支援します。

主な特長

• フォーク／ブラケット材質: EN 1.4301 / AISI 304 ステンレス鋼（必要に応じて 3 mm）
• ダブルボールベアリング式スイベルヘッド
• ホイールセンター: ポリアミド
• トレッド: グレーのノンマーキング弾性タイヤ、硬さ Shore A 65
• ホイールアクスル: ナット/ボルト穴またはプレーンベアリング（バージョンによる）
• ベアリングオプション: 密封精密ステンレスボールベアリングまたはステンレスローラーベアリング
• 密閉ベアリングによりメンテナンス低減、頻繁な洗浄に対応

トータルロック付きスイベルキャスター（GN...-Q-RND-3G）
トータルロック機構付き、フォーク／ブラケットは EN 1.4301 / AISI 304 ステンレス鋼 3 mm プレート、ダブルボールベアリング式スイベルヘッド、ホイールアクスルはプレーンベアリング、センターホール取付け。洗浄環境に適し、床面を保護するノンマーキングトレッドを採用。

表 - トータルロック付き（GN...-Q-RND-3G）
| GN080-Q-RND-3G | GN100-Q-RND-3G | GN125-Q-RND-3G | GN160-Q-RND-3G | GN200-Q-RND-3G
技術データ | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg
車輪径 | 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
踏面幅 | 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
トレッド硬さ | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65
中央穴 | 13 mm | 13 mm | 13 mm | 13 mm | 13 mm
オフセット | 38 mm | 38 mm | 41 mm | 53 mm | 53 mm
旋回干渉 | 222 mm | 238 mm | 268 mm | 334 mm | 370 mm
全高 | 103 mm | 126 mm | 154 mm | 195 mm | 235 mm
使用温度 | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C
規格 | EN12532 | EN12532 | EN12532 | EN12532 | EN12532
重量 | 0.785 kg | 0.7629 kg | 0.9458 kg | 1.7362 kg | 1.9462 kg
耐荷重 | 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
静荷重 | 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

ステンレスブラケット（単一ボルト穴）スイベルキャスター（GN...-RND-3G）
ステンレス製ブラケット、ダブルボールベアリング式スイベルヘッド、プレーンベアリングのホイールアクスル、単一ボルト穴（13 mm）取付けのバージョン。

表 - 単一ボルト穴（GN...-RND-3G）
| GN080-RND-3G | GN100-RND-3G | GN125-RND-3G | GN160-RND-3G | GN200-RND-3G
技術データ | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg
車輪径 | 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
踏面幅 | 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
トレッド硬さ | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65
中央穴 | 13 mm | 13 mm | 13 mm | 13 mm | 13 mm
オフセット | 38 mm | 38 mm | 41 mm | 53 mm | 53 mm
旋回半径 | 78 mm | 88 mm | 103.5 mm | 133 mm | 153 mm
旋回干渉 | 156 mm | 176 mm | 207 mm | 266 mm | 306 mm
全高 | 103 mm | 126 mm | 154 mm | 195 mm | 235 mm
使用温度 | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C
規格 | EN12532 | EN12532 | EN12532 | EN12532 | EN12532
重量 | 0.725 kg | 0.6949 kg | 0.8398 kg | 1.7362 kg | 1.9462 kg
耐荷重 | 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
静荷重 | 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

利点と用途

• ノンマーキングの弾性タイヤが繊細な床面を保護し騒音を低減
• 低転がり抵抗で高い耐荷重を実現し機器や台車の移動を円滑化
• ステンレス構造と密閉ベアリングにより洗浄性と耐久性を確保
• 密閉ベアリングオプションはメンテナンス削減に寄与
• 食品工場、医薬ラボ、クリーンルームなど衛生が重要な現場に最適

技術仕様

• 製品群: GN...-RND-3G / GN...-Q-RND-3G
• フォーク／ブラケット材質: ステンレス EN 1.4301 / AISI 304
• ホイールセンター: ポリアミド
• トレッド: グレーのノンマーキング弾性タイヤ、ショアA 65
• 使用可能車輪径: 80、100、125、160、200 mm
• 中央穴／ボルト穴: 13 mm（仕様による）
• 使用温度: -30 °C ～ +80 °C
• 規格: EN12532
• ベアリングオプション: プレーンベアリング（ステンレス）、ステンレスローラーベアリング、密封精密ステンレスボールベアリング
• 重量・耐荷重: 各モデルの表を参照
