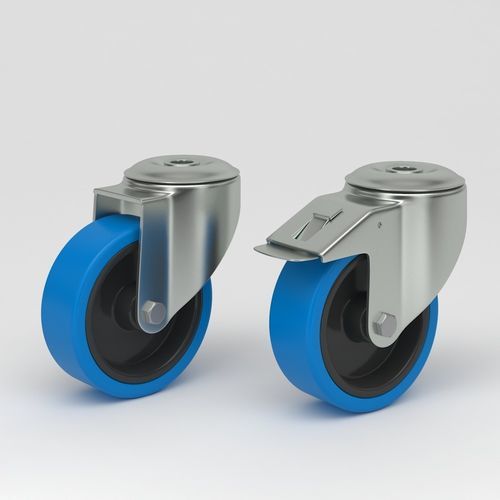

回転キャスター Q-RND-3B series

医療設備用伸縮性跡が残らない

製品概要
衛生的なデザインで青色の跡が残らない弾性タイヤを備えた旋回キャスターは、食品加工、製薬、医療などの清潔環境向けに設計されています。耐腐食性のステンレス構造と密封ベアリング、滑らかな外形により清掃が容易で、衛生要件に適合しやすい構成です。

主な構造と特長

• ホイールセンター：ポリアミド製。
• トレッド：青色ノンマーキング弾性タイヤ（ショアA 65）。
• フォーク／ブラケット：ステンレス鋼 EN 1.4301 / AISI 304（ブラケットは3 mmの仕様あり）。
• スイベルヘッド：ダブルボールベアリング（360°回転）。
• ホイールアクスル：プレーンベアリングまたはナット付き組付け、オプションでステンレスローラーベアリングや精密ステンレスシールドボールベアリングを選択可能。
• 隙間が少なく滑らかな外観により汚れの蓄積を抑え、清掃性を向上。

トータルロック付衛生用旋回キャスター（概要）
フォークブラケット：3 mm EN 1.4301 / AISI 304 ステンレスプレート | ダブルボールベアリング スイベルヘッド | ホイールアクスル プレーンベアリング | センターホール取付 | トータルロック オプションあり
型式 | GN080-Q-RND-3B | GN100-Q-RND-3B | GN125-Q-RND-3B | GN160-Q-RND-3B | GN200-Q-RND-3B
車輪径 | 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
踏面幅 | 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
トレッド硬度 | ショアA 65（全サイズ）
センターホール | 13 mm（全サイズ）
オフセット／旋回干渉／全高（例） | 38 mm / 222 mm / 103 mm | 38 mm / 238 mm / 126 mm | 41 mm / 268 mm / 154 mm | 53 mm / 334 mm / 195 mm | 53 mm / 370 mm / 235 mm
使用温度範囲 | -30 / +80 ℃
規格 | EN12532
許容荷重（動的/静的）例 | 80 mm: 200 / 400 kg; 100 mm: 150 / 300 kg; 125 mm: 200 / 400 kg; 160 mm: 300 / 600 kg; 200 mm: 330 / 660 kg

ステンレスブラケット・シングルボルト穴仕様（概要）
ブラケット：3 mm EN 1.4301 / AISI 304 ステンレスプレート | ダブルボールベアリング スイベルヘッド | ホイールアクスル プレーンベアリング | センターホール取付（シングルボルト穴） | トータルロック オプションあり
型式 | GN080-RND-3B | GN100-RND-3B | GN125-RND-3B | GN160-RND-3B | GN200-RND-3B
旋回半径／旋回干渉／全高（例） | 80 mm: 78 mm / 156 mm / 103 mm; 100 mm: 88 mm / 176 mm / 126 mm; 125 mm: 103.5 mm / 207 mm / 154 mm; 160 mm: 133 mm / 266 mm / 195 mm; 200 mm: 153 mm / 306 mm / 235 mm
使用温度範囲 | -30 / +80 ℃
規格 | EN12532

技術データ（一般）
トレッド硬度：ショアA 65 | 温度範囲：-30 ℃〜+80 ℃ | 規格：EN 12532 | シングルボルト穴：13 mm | 材質：ステンレス鋼 EN 1.4301 / AISI 304

用途と利点
食品加工ライン、製薬設備、医療機器搬送や清浄環境を必要とする台車・機器の可動部に最適。青色ノンマーキングタイヤは床面への跡付きを防ぎ、弾性トレッドは衝撃吸収・低騒音・振動低減の効果を発揮します。ステンレス構造と密封ベアリングにより洗浄性と耐腐食性が向上します。

caractéristiques / spécifications techniques

• モデル表示: Swivel Castor in Hygienic Design
• ブランド: NHK Machinery Parts
• ホイールセンター材質: ポリアミド
• トレッド材質: 青色ノンマーキング弾性タイヤ（ショアA 65）
• ブラケット材質: ステンレス鋼 EN 1.4301 / AISI 304
• ベアリングオプション: ダブルボールベアリング（スイベルヘッド）；プレーンベアリング軸；必要に応じてステンレスローラーベアリングまたは精密シールドステンレスボールベアリング選択可
• 取付オプション: センターホール取付またはシングルボルト穴 13 mm
• 代表的車輪径: 80 / 100 / 125 / 160 / 200 mm
• 使用温度範囲: -30 ℃〜+80 ℃
• 適合規格: EN 12532
