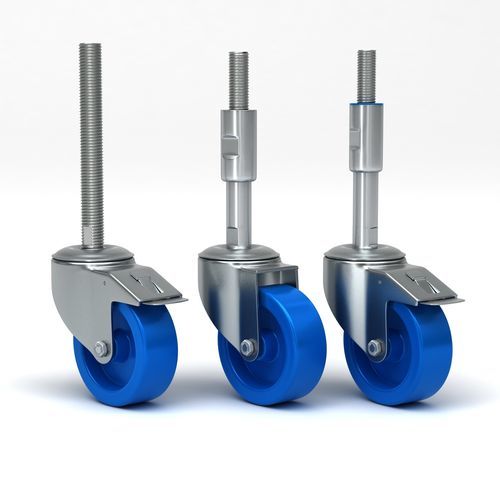

回転キャスター Q -RND-3B-HSC-Mxx-Lxxx series

ベースプレートねじ付き溶接スタッドチューブ状

概要
衛生的デザインのレベリングキャスター（ブルーポリアミドホイール付き）は、食品加工、製薬、医療などのクリーン環境向けに設計されています。機動性と高さ調整機能を備え、汚染リスクを低減するとともに、EHEDGやFDAに準拠する設計要素を取り入れています。

構造と材料
フォークおよびブラケット：ステンレス鋼 EN 1.4301 / AISI 304（316相当オプションあり）。ホイールセンター：ポリアミド（ブルー）。ベアリング選択：ステンレス製プレーンベアリング、ステンレス製ローラーベアリング、密封ステンレス精密ボールベアリング。トレッド硬度：Shore D 75。使用温度範囲：-40 ～ +80 °C。規格：EN 12532。

主な特長

• 衛生的なステンレス構造により耐食性と頻繁な洗浄に対応。
• ブルーポリアミドホイール：痕跡を残さず、防水性があり粒子の付着を抑制。
• 自動排水形状で清掃が容易、密閉部品により細菌の蓄積を抑制。
• 調整可能なレベリング機構で機械の安定化と振動低減を実現。
• 用途に応じた複数のベアリングおよびスピンドル構成を用意。

利点

• クリーンルームや衛生管理が必要な生産現場での衛生基準順守を支援。
• 高い荷重性能を保ちながら良好な作業性を維持。
• 化学薬品・水に対する耐性が高く、頻繁な洗浄に適合。

製品バリエーションと取付形態
代表モデル：NY080-Q、NY100-Q、NY125-Q（NYシリーズ）。取付形態：プレート/フォーク取り付け、全ねじスピンドル、保護スリーブ付きスピンドル、ステンレスブラケット仕様。型番例：NY080-Q -RND-3B-HSC-Mxx-Lxxx、NY100-Q -RND-3B-HSC-Mxx-Lxxx、NY125-Q -RND-3B-HSC-Mxx-Lxxx。

技術データ（ホイール径別の例）
モデル：NY080-Q | NY100-Q | NY125-Q
ホイール径 D：80 mm | 100 mm | 125 mm
踏面幅 B：32 mm | 36 mm | 37 mm
オフセット O：38 mm | 38 mm | 41 mm
旋回半径：74 mm | 88 mm | 103.5 mm
旋回干渉：223 mm | 238 mm | 268 mm
全高 H：103 mm | 126 mm | 154 mm
重量（例）：0.72 kg | 0.84 kg | 0.87 kg
許容荷重（動荷重）：200 kg | 200 kg | 200 kg
許容荷重（静荷重）：400 kg | 400 kg | 400 kg

スピンドル取付オプション
全ねじスピンドル A2-70 HSC: M16、M20、M24、M30、M36、M42、M48。長さ Lxxx（例）：70、100、120、150、180、200、230、280、310 mm。保護スリーブ付きスピンドル LC-HSC：同じねじサイズ、スリーブ長さ（例）：135、175、215、255、295 mm。材料：ステンレス鋼 EN 1.4301 / AISI 304。

衛生的レベリングキャスター技術データ
トレッド硬度：Shore D 75。使用温度範囲：-40 ～ +80 °C。規格：EN 12532。

用途
食品加工設備、製薬・医療機器、クリーンルーム用台車など、頻繁な洗浄と汚染管理が必要な衛生的な現場向けに適しています。

仕様

• ホイール材質：ポリアミド芯＋ブルーポリアミドトレッド（非マーキング、防水）。
• フォーク／ブラケット材質：ステンレス EN 1.4301 / AISI 304（316相当オプション）。
• ベアリング：プレーンベアリング（ステンレス）；オプションでローラーベアリング（ステンレス）や密封精密ボールベアリング（ステンレス）。
• 取付：プレート/フォーク、全ねじスピンドル（M16–M48、長さ70–310 mm）、保護スリーブ付きスピンドル（M16–M48、長さ135–295 mm）。
• 代表モデル：NY080-Q、NY100-Q、NY125-Q。
• ホイール径：80、100、125 mm。踏面幅：32、36、37 mm。
• 典型許容荷重：200 kg 動的、400 kg 静的（各指定ロールに対して）。
• 適合：EN 12532 準拠および EHEDG/FDA に対応する設計要素を含む。
