回転キャスター Q-RND-3B-HSC-Mxx-Lxxx series

ベースプレートねじ付き溶接スタッド伸縮性

製品概要
衛生環境（食品加工、医薬品製造、クリーンルーム等）向けに設計されたレベリングスイベルキャスターです。ステンレス構造と青色のノンマーキング弾性タイヤにより床面保護・清掃性・視認性を確保します。組み込みのレベリング機能で高さ調整が可能となり、装置の安定化と振動低減に寄与します。

主な特徴

• フォーク・構造部品：ステンレス（EN 1.4301 / AISI 304）
• スイベルヘッド：ダブルボールベアリングによる滑らかな旋回
• ホイールセンター：ポリアミド製
• トレッド：青色ノンマーキング弾性タイヤ（ポリウレタン／エラストマー）— ショアA 65
• ホイール軸：ナット付きまたはプレーンベアリング（仕様により異なる）
• ベアリングオプション：ステンレスローラーベアリングまたはシール付精密ステンレスボールベアリング
• レベリング機構内蔵（高さ調整可能なスイベルキャスター）

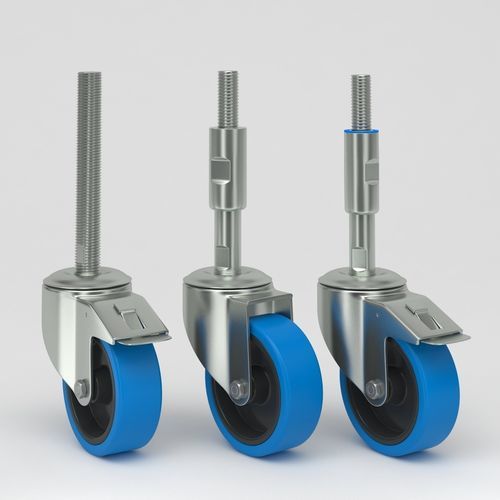

バリエーションと主なタイプ

• トータルロック付レベリングスイベルキャスター（全ねじスピンドル仕様）
• トータルロック＋保護スリーブ付スピンドル（スリーブがかいなめとして機能、トップカバーオプションあり）
• ステンレスブラケット付スイベルキャスター（プレート取付け）

全ねじスピンドル取り付けオプション
全ねじスピンドル A2-70 HSC：Mxx = M16, M20, M24, M30, M36, M42, M48。長さ Lxxx = 70 mm, 100 mm, 120 mm, 150 mm, 180 mm, 200 mm, 230 mm, 280 mm, 310 mm。材質：ステンレス EN 1.4301 / AISI 304。

保護スリーブ付スピンドル取り付けオプション
保護スリーブ付スピンドル A2-70（LC-HSCねじ）：M16, M20, M24, M30, M36, M42, M48。スリーブ長さ：135 mm, 175 mm, 215 mm, 255 mm, 295 mm。材質：ステンレス EN 1.4301 / AISI 304。

用途
食品加工ライン、医薬品製造設備、ラボ設備、クリーンルーム等、衛生管理と床面保護・清掃性が重要な環境で使用されます。青色トレッドは視認性を向上させ、床面に跡を残しません。

衛生設計と安全に関する注意点

• 露出ねじは衛生スリーブで覆うことでかいなめ（ロック）機能と安全性を確保
• 上部衛生カバーはオプションで利用可能
• 清掃性向上のため、汚れ溜まりを低減する設計

技術データ（例：GN080 / GN100 / GN125）
モデル：GN080-Q-RND-3B-HSC-Mxx-Lxxx | GN100-Q-RND-3B-HSC-Mxx-Lxxx | GN125-Q-RND-3B-HSC-Mxx-Lxxx。単位：°C / mm / kg。ホイール径 D：80 mm | 100 mm | 125 mm。踏面幅 B：35 mm | 36 mm | 36 mm。オフセット O：38 mm | 38 mm | 41 mm。旋回半径：74 mm | 84 mm | 95 mm。旋回干渉：222 mm | 238 mm | 268 mm。全高 H：103 mm | 126 mm | 154 mm。重量：0.68 kg | 0.76 kg | 0.94 kg。動荷重定格：150 kg | 150 kg | 150 kg。静荷重定格：300 kg | 300 kg | 300 kg。

トレッドと環境に関するデータ

• トレッド硬度：ショアA 65
• 使用温度範囲：-30 ℃ ～ +80 ℃
• 規格：EN 12532

備考
取り付けやシールのオプション（全ねじスピンドル、保護スリーブ付スピンドル、シール付スリーブ等）を用意。用途と清掃要件に応じてベアリング種類と取り付け方法を選択してください。
