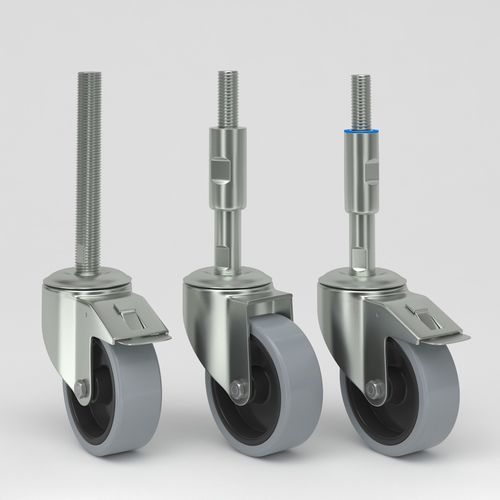

回転キャスター RND-3G-HSC-Mxx-Lxxx series

ねじ付き溶接スタッド伸縮性跡が残らない

概要
衛生的な設計のレベリングキャスターで、グレーのノンマーキング弾性タイヤを備え、清潔性、可動性、安定性が求められる環境（食品加工、医薬品、バイオテクノロジー等）向けに設計されています。衛生設計は隙間や露出部を最小化し、汚れや細菌の付着を低減します。ステンレス鋼および耐食性材料で構成され、頻繁な洗浄や強力な洗浄剤に耐えます。

主な特徴

• グレーのノンマーキング弾性タイヤ：床面の損傷や跡を防止し、優れた衝撃吸収性と低騒音性を提供します。
• 衛生設計：滑らかな表面と密閉構造で洗浄が容易、汚染リスクを低減。
• ステンレス製構造：フォーク/取付部は EN 1.4301 / AISI 304 で耐食性を確保。
• 複数のベアリングオプション：ステンレス製ダブルボールベアリング式スイベルヘッド、ホイール軸はナット付き；ステンレス製ローラーベアリングまたは精密ステンレスボールベアリング（シール付）も選択可能。
• 取り付けオプション：全ねじスピンドル、保護スリーブ付スピンドル、ステンレス製ブラケット等。
• 高さ調整機構内蔵およびトータルロック（全停止）オプションによる安定した設置。

衛生的レベリングキャスター – 高さ調整式旋回キャスター
フォークはステンレス製；ダブルボールベアリング式スイベルヘッド；ホイール軸ナット付き；スピンドル取り付け；ホイールセンターはポリアミド、トレッドはポリウレタン；ステンレス製プレーンベアリング。ステンレス製ローラーベアリングや精密ステンレスボールベアリング（シール付）も供給可能。

全ねじスピンドル付レベリング旋回キャスター（トータルロック）
フォーク/ブラケット：3mm EN 1.4301 / AISI 304 ステンレス鋼板；ダブルボールベアリング式スイベルヘッド；ホイール軸はプレーンベアリング；全ねじスピンドル取付。

技術表 — GN080-Q-RND-3G-HSC-Mxx-Lxxx / GN100-Q-RND-3G-HSC-Mxx-Lxxx / GN125-Q-RND-3G-HSC-Mxx-Lxxx
ホイール径 D | 80 mm | 100 mm | 125 mm
トレッド幅 B | 35 mm | 36 mm | 36 mm
オフセット O | 38 mm | 38 mm | 41 mm
旋回半径 | 74 mm | 84 mm | 95 mm
旋回干渉 | 222 mm | 238 mm | 268 mm
全高 H | 103 mm | 126 mm | 154 mm
質量 | 0.68 kg | 0.76 kg | 0.94 kg
許容荷重 | 150 kg | 150 kg | 150 kg
静荷重許容 | 300 kg | 300 kg | 300 kg

全ねじスピンドル取り付けオプション
全ねじスピンドル A2-70 HSC：Mxx = M16, M20, M24, M30, M36, M42, M48
全ねじスピンドル A2-70 長さ Lxxx = 70 mm, 100 mm, 120 mm, 150 mm, 180 mm, 200 mm, 230 mm, 280 mm, 310 mm
材質：ステンレス EN 1.4301 / AISI 304。

ステンレスブラケット付レベリング旋回キャスター — 全ねじスピンドル付（GN080-RND-3G-HSC-Mxx-Lxxx / GN100-RND-3G-HSC-Mxx-Lxxx / GN125-RND-3G-HSC-Mxx-Lxxx）
技術表：
ホイール径 D | 80 mm | 100 mm | 125 mm
トレッド幅 B | 35 mm | 36 mm | 36 mm
オフセット O | 38 mm | 38 mm | 41 mm
旋回半径 | 74 mm | 84 mm | 95 mm
旋回干渉 | 156 mm | 176 mm | 207 mm
全高 H | 103 mm | 126 mm | 154 mm
質量 | 0.63 kg | 0.69 kg | 0.84 kg
許容荷重 | 150 kg | 150 kg | 150 kg
静荷重許容 | 300 kg | 300 kg | 300 kg

保護スリーブ付スピンドル取り付けオプション（LC / LC-HSC 系列）
保護スリーブ付スピンドル A2-70 LC-HSC：ねじ M16, M20, M24, M30, M36, M42, M48
保護スリーブ長さ：135 mm, 175 mm, 215 mm, 255 mm, 295 mm
材質：ステンレス EN 1.4301 / AISI 304。

スピンドルと保護スリーブ付のレベリング旋回キャスター（トータルロック）
ねじ部が衛生用スリーブで覆われ、スリーブが対辺ナットの機能を果たす；上部衛生カバーはオプション；露出ねじに対する安全性；洗浄しやすい最適設計。フォーク／ブラケットは 3mm EN 1.4301 / AISI 304 ステンレス板；ダブルボールベアリング式スイベルヘッド；ホイール軸プレーンベアリング；保護スリーブ付スピンドル。

衛生用途での利点

• 清浄性の向上：滑らかな表面と密閉構造により洗浄が容易で汚染リスクを低減。
• 非マーキングの可搬性：グレーの弾性タイヤが床面を保護し静かな走行を実現。
• 安定性と安全性：統合されたレベリング機構が機器の不意の移動を防止。
• 耐久性と適合性：ステンレス製構造と衛生設計は業界の衛生基準に適合。

技術仕様

• トレッド硬度：ショアA 65。
• 使用温度範囲：-30 ℃ ～ +80 ℃。
• 規格：EN 12532 準拠。
• 材料：フォーク/ブラケット ステンレス EN 1.4301 / AISI 304；ホイールセンター ポリアミド；トレッド ポリウレタン（グレー ノンマーキング 弾性タイヤ）。
• ベアリングオプション：ダブルボールベアリング スイベルヘッド；ステンレス ローラーベアリングまたは精密ステンレスボールベアリング（シール付）；プレーンベアリング軸。
• 取り付けオプション：全ねじスピンドル（各種 M サイズ、長さ）、保護スリーブ付スピンドル（各種長さ）、ステンレスブラケットバリアント。
• 代表的ホイール径：80 mm、100 mm、125 mm（バリエーションにより技術値が変わります）。
