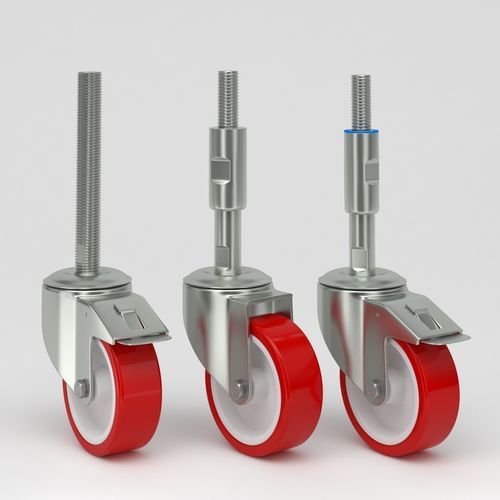

回転キャスター Q-RND-3R-HSC-Mxx-Lxxx series

固定化

製品概要
ステンレススピンドルと赤色ポリウレタン製トレッドを備えたレベリングキャスターで、移動性、精密な高さ調整（レベリング）および耐腐食性を提供します。食品加工、医薬品、包装、実験室など衛生が求められる産業用途に適しており、統合されたレベリング機構により機器の安定化と振動低減が可能です。

設計・材料
フォークおよび取付部品はステンレス鋼 EN 1.4301 / AISI 304。ホイールセンターはポリアミド。トレッドは赤色ポリウレタン（ショアD 48）。ベアリングはステンレスのプレーンベアリング、またはオプションで密封ローラーベアリング（ステンレス）や密封精密ボールベアリング（ステンレス）を選択可能です。

主な特徴

• 高さ調整可能なレベリング機構により迅速で正確な高さ合わせが可能。
• 腐食に強いステンレススピンドルを採用し、湿潤や化学環境でも耐久性を確保。
• 赤色ポリウレタントレッド：耐摩耗性、床面に跡が付きにくい、低転がり抵抗、衝撃吸収、床保護に優れる。
• ダブルボールベアリングのスイベルヘッドでスムーズな旋回。
• トータルロック（全ロック）オプションあり。
• スピンドル用の衛生的保護スリーブ（ねじ部を覆い、対辺ナットとして機能）および清掃性向上のための衛生トップカバーをオプションで用意。

取付・ベアリングの選択肢

• 全ねじスピンドル取り付け A2-70 HSC：M16、M20、M24、M30、M36、M42、M48。長さ L = 70、100、120、150、180、200、230、280、310 mm。材質：ステンレス鋼 EN 1.4301 / AISI 304。
• 保護スリーブ付スピンドル取り付け A2-70 LC-HSC：ねじ M16–M48。スリーブ長さ = 135、175、215、255、295 mm。材質：ステンレス鋼 EN 1.4301 / AISI 304。
• ステンレス製ブラケット（3 mm プレート）バージョンあり。

代表モデル / 型式例
例：TU080-Q-RND-3R-HSC-Mxx-Lxxx、TU100-Q-RND-3R-HSC-Mxx-Lxxx、TU125-Q-RND-3R-HSC-Mxx-Lxxx および LC-HSC やブラケット版のバリエーション。

技術データ（車輪径別の代表値）
車輪径 D / トレッド幅 B / オフセット O / 旋回半径 / 旋回干渉 / 全高 H / 重量 / 動的荷重 / 静的荷重
80 mm / 30 mm / 38 mm / 74 mm / 222 mm / 103 mm / 0.64 kg / 150 kg / 300 kg
100 mm / 36 mm / 38 mm / 84 mm / 238 mm / 126 mm / 0.78 kg / 200 kg / 400 kg
125 mm / 37 mm / 41 mm / 95 mm / 268 mm / 154 mm / 0.92 kg / 200 kg / 400 kg

保護ブラケット（代表値）
80 mm / 30 mm / 38 mm / 74 mm / 156 mm / 103 mm / 0.59 kg / 150 kg / 300 kg
100 mm / 36 mm / 38 mm / 84 mm / 176 mm / 126 mm / 0.71 kg / 200 kg / 400 kg
125 mm / 37 mm / 41 mm / 95 mm / 207 mm / 154 mm / 0.81 kg / 200 kg / 400 kg

衛生的特徴
ねじ部は衛生スリーブで覆うことができ、スリーブは対辺ナットとしても機能します。洗浄が容易で露出ねじを防ぐ設計。衛生トップカバーはオプションです。

用途
食品加工、医薬品製造、包装ライン、実験装置など、衛生性、耐腐食性および安定した可動性が求められる用途に最適です。

特性 / 技術仕様

• 製品群：TUシリーズ レベリングキャスター
• フォーク・取付材料：ステンレス鋼 EN 1.4301 / AISI 304
• ホイールセンター：ポリアミド
• トレッド：赤色ポリウレタン（ショアD 48）
• 使用温度範囲：−20 ℃ ～ +75 ℃
• 規格：EN 12532
• スピンドルオプション：全ねじ M16–M48（長さ 70–310 mm）および保護スリーブ付オプション（135–295 mm）
• 使用可能車輪径：80、100、125 mm
• 動的荷重：150–200 kg、静的荷重：300–400 kg（径により異なる）
