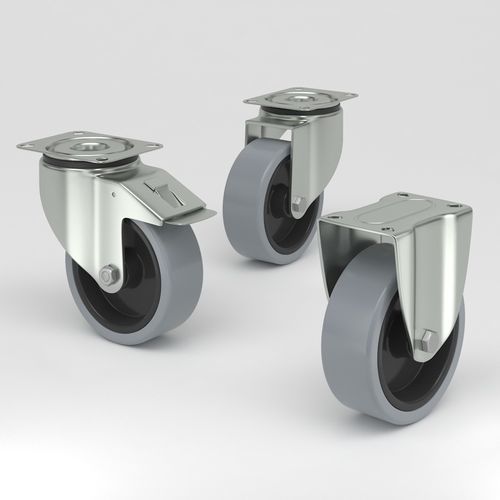

回転キャスター Q-B13- 3G series

固定ベースプレート医療設備用

製品概要
グレーのノンマーキング弾性タイヤを備えた衛生的なデザインの工業用キャスターは、スムーズで静かな移動と簡単な清掃を提供し、機器のパフォーマンスと床の保護を強化します。ステンレススチール製フォーク、ポリアミド製ホイールセンター、ノンマーキング弾性タイヤトレッドを採用しています。密封ローラーベアリング（ステンレス）または精密ボールベアリング（ステンレス）などのベアリングオプションを用意しています。

主な特徴

• グレーのノンマーキング弾性タイヤ：床面を傷めず跡を残さない。
• ホイールセンターはポリアミド製で耐久性と衛生性に優れる。
• フォークおよびブラケットはステンレス鋼 EN 1.4301 / AISI 304。
• スイベルヘッドはダブルボールベアリングで回転が滑らか。
• ホイール軸はプレーンベアリング（標準）；オプションでローラーベアリング（ステンレス）または密封精密ボールベアリング（ステンレス）を選択可能。
• プレート取り付け設計で穴径・中心寸法は標準化。

衛生環境向けの利点
設計は汚染リスクを最小限に抑え、清掃を容易にします。ステンレスの滑らかな部品は湿潤環境での腐食に強く、弾性タイヤは衝撃を吸収して騒音を低減します。全体の形状は汚れや細菌が溜まりにくく、迅速かつ徹底した清掃を可能にします。

可動性と安全性の向上
弾性トレッドにより優れたトラクションと優れた操縦性を発揮します。旋回およびロック（トータルロック含む）のオプションにより、生産ラインやクリーンルーム（食品加工、製薬、医療機器など）での安定性と作業効率が向上します。

オプションとバリエーション

• トータルロック付き回転キャスター（プレート取付）。
• ステンレス製プレートブラケット付き回転キャスター。
• 固定キャスター（プレート取付）。
• ベアリング：プレーンベアリング（標準）、ステンレス製ローラーベアリング、密封ステンレス精密ボールベアリング。

バリエーション別 技術表（抜粋）
回転キャスター（トータルロック付） — GN080-Q-B13-3G / GN100-Q-B13-3G / GN125-Q-B13-3G / GN160-Q-B13-3G / GN200-Q-B13-3G
技術データ / ︒C / mm / kg
車輪径 / 80 mm / 100 mm / 125 mm / 160 mm / 200 mm
踏面幅 / 35 mm / 36 mm / 36 mm / 40 mm / 40 mm
トレッド硬度 / Shore A 65（全サイズ）
プレート寸法 / 105 x 85 mm / 105 x 85 mm / 105 x 85 mm / 135 x 110 mm / 135 x 110 mm
プレート穴中心 / 82×62 78×58 mm / 82×62 78×58 mm / 82×62 78×58 mm / 110×85 100×75 mm / 110×85 100×75 mm
プレート穴径 / 9 mm / 9 mm / 9 mm / 11 mm / 11 mm
オフセット / 34 mm / 34 mm / 32 mm / 53 mm / 53 mm
旋回干渉 / 222 mm / 236 mm / 248 mm / 334 mm / 370 mm
全高 / 105 mm / 128 mm / 156 mm / 195 mm / 235 mm
温度範囲 / -30 〜 +80 ℃（全モデル）
規格 / EN12532（全モデル）
重量 / 0.607 kg / 0.739 kg / 0.8898 kg / 2.2512 kg / 2.5082 kg
許容荷重 / 200 kg / 150 kg / 200 kg / 300 kg / 330 kg
静荷重容量 / 400 kg / 300 kg / 400 kg / 600 kg / 660 kg

ステンレス製プレートブラケット付き回転キャスター — GN080-B13-3G / GN100-B13-3G / GN125-B13-3G / GN160-B13-3G / GN200-B13-3G
（車輪径、踏面幅、トレッド硬度、プレート寸法、プレート穴中心、プレート穴径、オフセット、旋回半径、旋回干渉、全高、温度、規格、重量、許容荷重は上記に準拠）

固定キャスター（プレート） — GN080-FIX-3G / GN100-FIX-3G / GN125-FIX-3G / GN160-FIX-3G / GN200-FIX-3G
（車輪径、踏面幅、トレッド硬度、プレート寸法、プレート穴中心、プレート穴径、全高、温度、規格、重量、許容荷重は上記に準拠）

用途と利点
食品加工、医薬品、ヘルスケアなど厳しい衛生基準が求められる環境向けに設計。灰色のノンマーキング弾性タイヤにより床を傷つけず跡を残さず、弾性素材が衝撃を吸収して静かな移動を実現。ステンレス製ハウジングと滑らかな設計で洗浄が容易で、汚染リスクを低減します。旋回・ロックオプションにより可動性と固定時の安定性を両立できます。

caractéristiques / spécifications techniques

• 材料: ステンレス鋼 EN 1.4301 / AISI 304（フォーク、ブラケット、プレート）
• ホイールセンター: ポリアミド
• トレッド: ノンマーキング弾性タイヤ（ショアA 65）
• 使用温度範囲: -30 〜 +80 ℃
• 準拠規格: EN 12532
• ベアリングオプション: プレーンベアリング（標準）、ローラーベアリング（ステンレス）、密封精密ボールベアリング（ステンレス）
