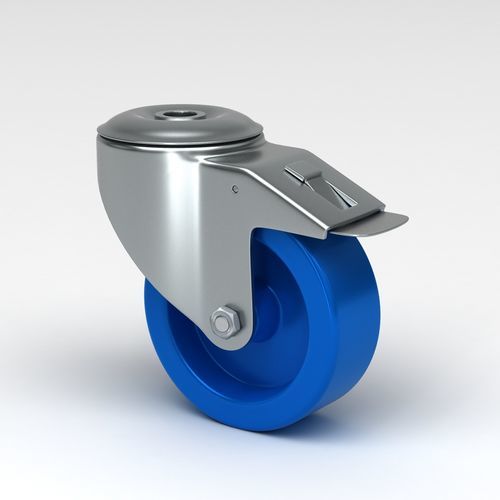

回転キャスター Q-RND-3B series

医療設備用輸送用跡が残らない

製品概要
衛生的なデザインの旋回キャスターで、青いポリアミド製ホイールを採用しています。食品加工、製薬、クリーンルーム、医療分野など、清潔さ・耐食性・洗浄性が求められる環境向けに設計され、ステンレス製部品とシールベアリングを組み合わせた構成で、複数の取り付けおよびホイールバリエーションが利用可能です。

主な特徴

• 認定された衛生設計 – EHEDGおよびFDAの衛生要件に準拠。
• ブルーポリアミドホイール – 床を汚さない非マーキング性、化学薬品・腐食・高圧洗浄への耐性。
• ステンレス製部品 – スイベルハウジングや取り付け金具は AISI 304 / AISI 316（EN 1.4301）で製造。
• シールベアリング – 完全にカプセル化されたベアリングが塵・水・洗浄剤から保護。
• 滑らかな移動性と高荷重対応 – 高荷重でも扱いやすい設計。

用途

• 食品加工工場 – 衛生的な生産エリアでの機器搬送。
• 製薬業界 – 無菌環境での汚染を抑えた移動。
• 医療・クリーンルーム – 病院や研究所での高い衛生基準への対応。

ポリアミド製ホイールセンターを備えたトータルロック付き衛生用旋回キャスター — 技術表
モデル | NY080-Q-RND-3B | NY100-Q-RND-3B | NY125-Q-RND-3B | NY160-Q-RND-3B | NY200-Q-RND-3B
技術データ | °C / mm / kg | °C / mm / kg | °C / mm / kg | °C / mm / kg | °C / mm / kg
車輪径 | 80 mm | 100 mm | 125 mm | 150 mm | 200 mm
踏面幅 | 32 mm | 36 mm | 37 mm | 40 mm | 50 mm
トレッド硬度 | ショアD 75 | ショアD 75 | ショアD 75 | ショアD 75 | ショアD 75
中央穴径 | 13 mm | 13 mm | 13 mm | 13 mm | 13 mm
オフセット | 38 mm | 38 mm | 41 mm | 53 mm | 53 mm
旋回干渉 | 223 mm | 238 mm | 268 mm | 334 mm | 370 mm
全高 | 103 mm | 126 mm | 154 mm | 190 mm | 235 mm
温度 | -40 / +80 °C | -40 / +80 °C | -40 / +80 °C | -40 / +80 °C | -40 / +80 °C
規格 | EN12532 | EN12532 | EN12532 | EN12532 | EN12532
重量 | 0.72 kg | 0.836 kg | 0.8658 kg | 1.4338 kg | 1.7988 kg
許容荷重（動的） | 200 kg | 200 kg | 200 kg | 400 kg | 400 kg
許容荷重（静的） | 400 kg | 400 kg | 400 kg | 800 kg | 800 kg

ステンレスブラケット（シングルボルト穴）付き衛生用旋回キャスター — 技術表
モデル | NY080-RND-3B | NY100-RND-3B | NY125-RND-3B | NY160-RND-3B | NY200-RND-3B
技術データ | °C / mm / kg | °C / mm / kg | °C / mm / kg | °C / mm / kg | °C / mm / kg
車輪径 | 80 mm | 100 mm | 125 mm | 150 mm | 200 mm
踏面幅 | 32 mm | 36 mm | 37 mm | 40 mm | 50 mm
トレッド硬度 | ショアD 75 | ショアD 75 | ショアD 75 | ショアD 75 | ショアD 75
中央穴径 | 13 mm | 13 mm | 13 mm | 13 mm | 13 mm
オフセット | 38 mm | 38 mm | 41 mm | 53 mm | 53 mm
旋回半径 | 74 mm | 88 mm | 103.5 mm | 334 mm | 370 mm
旋回干渉 | 148 mm | 176 mm | 207 mm | 190 mm | 235 mm
全高 | 103 mm | 126 mm | 154 mm | 190 mm | 235 mm
温度 | -40 / +80 °C | -40 / +80 °C | -30 / +80 °C | -40 / +80 °C | -40 / +80 °C
規格 | EN12532 | EN12532 | EN12532 | EN12532 | EN12532
重量 | 0.615 kg | 0.696 kg | 0.7598 kg | 1.4338 kg | 1.7988 kg
許容荷重（動的） | 200 kg | 200 kg | 200 kg | 400 kg | 400 kg
許容荷重（静的） | 400 kg | 400 kg | 400 kg | 800 kg | 800 kg

その他の技術情報
トレッド硬度：ショアD 75
使用温度範囲：-40 / +80 °C（型式によっては一部 -30 / +80 °C の記載あり）
材料：ステンレス鋼 EN 1.4301 / AISI 304（フォーク、ブラケット）、一部部品は AISI 316 の選択可

caractéristiques / spécifications techniques

• 車輪径：80 / 100 / 125 / 150 / 200 mm
• 踏面幅：32 / 36 / 37 / 40 / 50 mm
• 中央穴径：13 mm
• オフセット：38 / 41 / 53 mm（型式により異なる）
• 規格：EN12532
• ベアリングオプション：シールベアリング（カプセル化）、密封ローラーベアリング（ステンレス）、精密ボールベアリング（ステンレス）等
• 荷重容量：200–400 kg（動的、型式依存）、静的最大 800 kg（型式依存）
