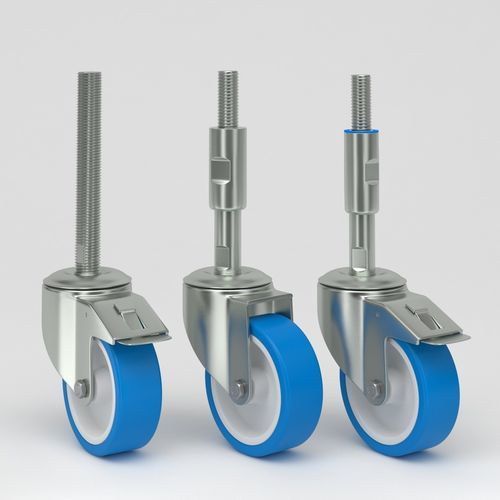

回転キャスター Q-RND-3B-HSC-Mxx-Lxxx series

ベースプレートねじ付き溶接スタッドチューブ状

製品概要
衛生設計のレベリング旋回キャスターは、食品加工、製薬、バイオテクノロジーなど、清浄性が求められる産業環境向けに設計されています。ステンレス製部品により腐食を低減し、汚れが溜まりにくい構造です。ホイールセンターはポリアミド、トレッドは青色ポリウレタン（非マーキング、耐摩耗、耐水・耐薬品）です。内蔵のレベリング機構により、装置停止時の安定した据付けが可能です。

構造と材料

• フォーク／ブラケット：ステンレス鋼 EN 1.4301 / AISI 304（バリエーションにより3 mm）
• ホイールセンター：ポリアミド
• トレッド：青色ポリウレタン（ショアD 48）
• ベアリング：ステンレス製ローラーベアリングまたは密封精密ステンレスベアリング；ステンレス製プレーンベアリングやダブルボールベアリングのスイベルヘッドオプションあり
• スピンドル／取付部品：ステンレス鋼 EN 1.4301 / AISI 304

主な利点

• 青色ポリウレタントレッド：床を汚さない（非マーキング）、耐摩耗性、耐水性・耐薬品性があり洗浄に適する
• 衛生的なステンレス構造：平滑で封止された面により清掃・消毒が容易
• 内蔵レベリング機構：停止時の安定性向上と振動低減

バリエーションと技術表
全ねじスピンドル付き・トータルロック付きレベリング旋回キャスター
モデル例：TU080-Q-RND-3B-HSC-Mxx-Lxxx | TU100-Q-RND-3B-HSC-Mxx-Lxxx | TU125-Q-RND-3B-HSC-Mxx-Lxxx
ホイール直径 D：80 mm | 100 mm | 125 mm
トレッド幅 B：30 mm | 36 mm | 37 mm
オフセット O：38 mm | 38 mm | 41 mm
旋回半径：74 mm | 84 mm | 95 mm
旋回干渉：222 mm | 238 mm | 268 mm
全高 H：103 mm | 126 mm | 154 mm
重量：0.64 kg | 0.78 kg | 0.92 kg
耐荷重（動的）：150 kg | 200 kg | 200 kg
耐荷重（静的）：300 kg | 400 kg | 400 kg

全ねじスピンドル取付オプション（A2-70 HSC）
Mxx = M16、M20、M24、M30、M36、M42、M48
長さ Lxxx = 70 mm、100 mm、120 mm、150 mm、180 mm、200 mm、230 mm、280 mm、310 mm
材質：ステンレス鋼 EN 1.4301 / AISI 304。

ステンレス製ブラケット（全ねじスピンドル付き）
モデル例：TU080-RND-3B-HSC-Mxx-Lxxx | TU100-RND-3B-HSC-Mxx-Lxxx | TU125-RND-3B-HSC-Mxx-Lxxx
旋回干渉：156 mm | 176 mm | 207 mm
全高ほか寸法は上記参照；重量：0.59 kg | 0.71 kg | 0.81 kg；耐荷重：上記参照。

保護スリーブ付きスピンドル取付オプション（LC-HSC）
保護スリーブ付きスピンドルねじ LC-HSC：M16、M20、M24、M30、M36、M42、M48
スピンドル長さ：135 mm、175 mm、215 mm、255 mm、295 mm
材質：ステンレス鋼 EN 1.4301 / AISI 304。

スピンドル＋保護スリーブ付きトータルロック付きレベリング旋回キャスター
モデル例：TU080-Q-RND-3B-LC-HSC-Mxx-Lxxx | TU100-Q-RND-3B-LC-HSC-Mxx-Lxxx | TU125-Q-RND-3B-LC-HSC-Mxx-Lxxx
技術データ：上記テーブル参照（直径、トレッド幅、オフセット、半径、高さ、重量、耐荷重）。

追加情報

• フォーク／プレート厚：多くのバリエーションで3 mmステンレス（EN 1.4301 / AISI 304）
• ベアリングオプション：ダブルボールベアリングのスイベルヘッド；ナット付きホイールアクスル；プレーンベアリングまたはローラーベアリングの選択肢；密封精密ボールベアリングあり
• 保護スリーブや上部カバー（衛生用）でねじ部を保護し露出ねじを防止するオプションあり

仕様

• 製品名：衛生設計レベリングキャスター（青色ポリウレタントレッド）
• Brand: NHK Machinery Parts
• 材料：ステンレス鋼 EN 1.4301 / AISI 304；ホイールセンター：ポリアミド；トレッド：ポリウレタン（青）
• ベアリング種類：ダブルボールベアリング スイベルヘッド；ステンレスローラーベアリング；密封精密ステンレスベアリング；ステンレス製プレーンベアリングオプション
• ホイール径：80 mm、100 mm、125 mm
• トレッド幅：30 mm（80 mm）、36 mm（100 mm）、37 mm（125 mm）
• 全高（H）：103 mm（80 mm）、126 mm（100 mm）、154 mm（125 mm）
• 重量：0.59–0.92 kg（取付・径により異なる）
• 耐荷重（動的）：150–200 kg（モデルにより異なる）
• 耐荷重（静的）：300–400 kg（モデルにより異なる）
• トレッド硬度：ショアD 48
• 使用温度範囲：-20 °C ～ +70 °C
• 規格：EN 12532
• 取付オプション：全ねじスピンドル（M16–M48、複数長さ）、保護スリーブ付きスピンドル、プレート／ブラケット取付
