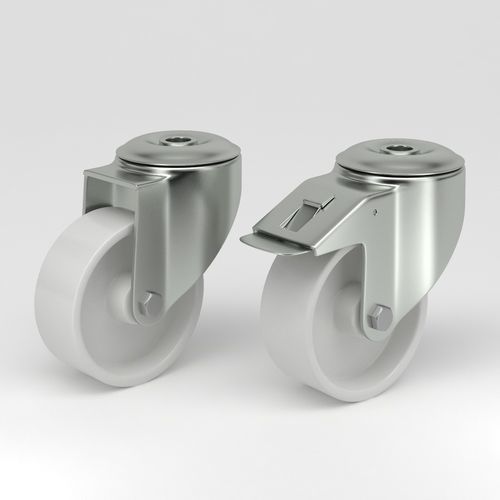

回転キャスター Q-RND-3W series

医療設備用跡が残らない高荷重用

製品概要
白色ポリアミドホイールを採用した衛生設計の回転キャスターは、食品加工、医薬品、医療など衛生管理が厳しい産業向けに設計されています。スムーズな移動性、容易な洗浄性、耐食性を備え、頻繁な洗浄や規制順守が必要な環境に適しています。

構造と材料
フォーク／ブラケットはステンレス鋼 EN 1.4301 / AISI 304（指定モデルで3 mm）。スイベルヘッドはダブルボールベアリング、ホイール軸はナット付、ホイールのセンターは白色ポリアミド（非多孔）。標準ベアリングは滑り軸受、オプションでステンレスローラーベアリングまたはシール付き精密ステンレスボールベアリングを選択可。

最大の洗浄性を実現する衛生設計
密封されたステンレス製ハウジングと平滑で段差のない表面により、汚れの滞留箇所や細菌の繁殖を最小化し、迅速な洗浄・消毒を可能にします。白色ポリアミドのトレッドは湿気・薬品・高圧洗浄に耐性があり、床面に跡を残しません。

耐久性と性能
ポリアミドホイールは高い動荷重・静荷重能力、耐衝撃性を有し、湿潤や薬品暴露環境でも長寿命で安定した性能を発揮します。クリーンルーム、製造ライン、衛生管理が重要な設備に適しています。

主な利点

• 平滑で密封された表面 — 洗浄・消毒が迅速に行えます。
• 高い荷重能力と耐衝撃性 — 工業用途に対応。
• 白色ポリアミドの非痕跡性トレッド — 床面の保護に寄与。
• ステンレス製部品 — 優れた耐食性。
• 必要に応じて準拠 — EHEDG、FDA要件に適合する仕様あり。

トータルロック付き衛生回転キャスター（フォーク 3 mm EN 1.4301 / AISI 304、センターホールマウント）
モデル: NY080-Q-RND-3W | NY100-Q-RND-3W | NY125-Q-RND-3W | NY160-Q-RND-3W | NY200-Q-RND-3W
車輪径:
NY080-Q-RND-3W: 80 mm
NY100-Q-RND-3W: 100 mm
NY125-Q-RND-3W: 125 mm
NY160-Q-RND-3W: 150 mm
NY200-Q-RND-3W: 200 mm
トレッド幅:
80 mm: 32 mm; 100 mm: 36 mm; 125 mm: 37 mm; 150 mm: 40 mm; 200 mm: 50 mm
トレッド硬度: ショアD 75（全サイズ）
センターホール: 13 mm（全サイズ）
オフセット:
80 mm: 38 mm; 100 mm: 38 mm; 125 mm: 41 mm; 150 mm: 53 mm; 200 mm: 53 mm
旋回干渉距離:
80 mm: 223 mm; 100 mm: 238 mm; 125 mm: 268 mm; 150 mm: 334 mm; 200 mm: 370 mm
全高:
80 mm: 103 mm; 100 mm: 126 mm; 125 mm: 154 mm; 150 mm: 190 mm; 200 mm: 235 mm
温度範囲: -40 / +80 °C（全サイズ）
規格: EN12532（全サイズ）
重量:
80 mm: 0.72 kg; 100 mm: 0.836 kg; 125 mm: 0.8658 kg; 150 mm: 1.4338 kg; 200 mm: 1.7988 kg
動荷重容量:
80 / 100 / 125 mm: 各200 kg; 150 / 200 mm: 各400 kg
静荷重容量:
80 / 100 / 125 mm: 各400 kg; 150 / 200 mm: 各800 kg

ステンレスブラケット（シングルボルト穴）仕様の衛生回転キャスター（フォーク 3 mm EN 1.4301 / AISI 304）
モデル: NY080-RND-3W | NY100-RND-3W | NY125-RND-3W | NY160-RND-3W | NY200-RND-3W
車輪径:
NY080-RND-3W: 80 mm
NY100-RND-3W: 100 mm
NY125-RND-3W: 125 mm
NY160-RND-3W: 150 mm
NY200-RND-3W: 200 mm
トレッド幅:
80 mm: 32 mm; 100 mm: 36 mm; 125 mm: 37 mm; 150 mm: 40 mm; 200 mm: 50 mm
トレッド硬度: ショアD 75（全サイズ）
センターホール: 13 mm（全サイズ）
オフセット:
80 mm: 38 mm; 100 mm: 38 mm; 125 mm: 41 mm; 150 mm: 53 mm; 200 mm: 53 mm
旋回半径（選択）:
80 mm: 74 mm; 100 mm: 88 mm; 125 mm: 103.5 mm; 150 mm: 334 mm; 200 mm: 370 mm
旋回干渉距離:
80 mm: 148 mm; 100 mm: 176 mm; 125 mm: 207 mm; 150 mm: 190 mm; 200 mm: 235 mm
全高:
80 mm: 103 mm; 100 mm: 126 mm; 125 mm: 154 mm; 150 mm: 190 mm; 200 mm: 235 mm
温度範囲: -40 / +80 °C（大部分のサイズ; 125 mm の一部仕様は -30 / +80 °C）
規格: EN12532（全サイズ）
重量:
80 mm: 0.615 kg; 100 mm: 0.696 kg; 125 mm: 0.7598 kg; 150 mm: 1.4338 kg; 200 mm: 1.7988 kg
動荷重容量:
80 / 100 / 125 mm: 各200 kg; 150 / 200 mm: 各400 kg
静荷重容量:
80 / 100 / 125 mm: 各400 kg; 150 / 200 mm: 各800 kg

特徴 / 技術仕様

• 材質: フォーク／ブラケット — ステンレス鋼 EN 1.4301 / AISI 304。
• センターホール: 13 mm（標準）。
• トレッド硬度: ショア D 75。
• 動作温度範囲: -40℃ ～ +80℃（一部モデルで -30℃ 設定あり）。
• 規格: EN12532 準拠。
• 代表モデル（シリーズ）: NY080 / NY100 / NY125 / NY160 / NY200。
• 負荷容量: 動的 200–400 kg / 静的 400–800 kg（モデル依存）。
• オプション: トータルロック、センターホールマウント、シングルボルト穴、シール付きスピンドル等。
