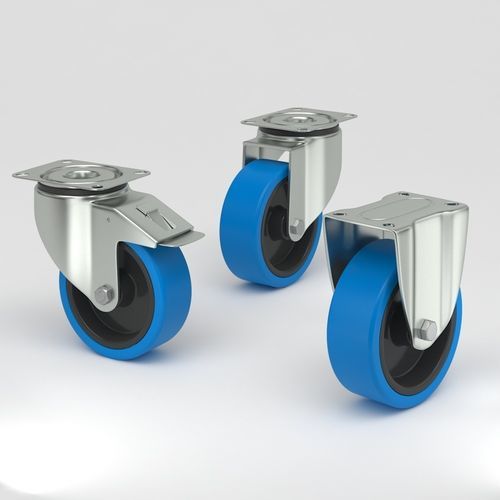

回転キャスター Q-B13- 3B series

固定ベースプレート台車用

概要
衛生的なデザインで設計された工業用キャスター。ホイールセンターはポリアミド製、トレッドは青色のノンマーキング弾性タイヤ。フォークおよびブラケットはステンレス鋼（EN 1.4301 / AISI 304）で製造。ベアリングはステンレス製ローラーベアリングまたは密閉式精密ステンレスボールベアリングを選択可能です。

主な特徴

• ステンレス製フォークおよびプレート/ブラケット（EN 1.4301 / AISI 304）
• ホイールセンター：ポリアミド
• トレッド：青色ノンマーキング弾性タイヤ（硬度 Shore A 65）
• スイベルヘッド：ダブルボールベアリングまたは密閉ベアリング
• ホイールアクスル：プレーンベアリングまたはナット付きアクスル（バリアントによる）
• オプション：トータルロック付スイベル、ステンレス製プレートブラケット付スイベル、固定キャスター
• 温度範囲：-30 / +80 °C
• 適合規格：EN 12532

利点

• ノンマーキングの弾性トレッドは床面を保護・維持します
• ステンレス部品による衛生設計は汚染リスクを低減し、清掃を容易にします
• 衝撃吸収性があり、不整地でも静かな走行を実現します
• 耐腐食性により食品、医薬品、医療環境に適しています

用途

• 食品加工
• 製薬製造
• 医療施設
• 衛生的な移動が求められるカート、トロリー、機械類

トータルロック付スイベルキャスター — 製品コード
GN080-Q-B13-3B | GN100-Q-B13-3B | GN125-Q-B13-3B | GN160-Q-B13-3B | GN200-Q-B13-3B

技術データ（トータルロック付スイベル）
車輪直径：80 mm | 100 mm | 125 mm | 160 mm | 200 mm
トレッド幅：35 mm | 36 mm | 36 mm | 40 mm | 40 mm
トレッド硬度：ショアA 65（全サイズ）
プレートサイズ：105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
プレート穴中心：82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
プレート穴径：9 mm | 9 mm | 9 mm | 11 mm | 11 mm
オフセット：34 mm | 34 mm | 32 mm | 53 mm | 53 mm
旋回干渉：222 mm | 236 mm | 248 mm | 334 mm | 370 mm
全高：105 mm | 128 mm | 156 mm | 195 mm | 235 mm
温度：-30 / +80 °C（全サイズ）
規格：EN12532（全サイズ）
重量：0.607 kg | 0.739 kg | 0.8898 kg | 2.2512 kg | 2.5082 kg
許容荷重（動的）：200 kg | 150 kg | 200 kg | 300 kg | 330 kg
許容荷重（静的）：400 kg | 300 kg | 400 kg | 600 kg | 660 kg

ステンレスプレートブラケット付スイベルキャスター — 製品コード
GN080-B13-3B | GN100-B13-3B | GN125-B13-3B | GN160-B13-3B | GN200-B13-3B

技術データ（プレートブラケット付スイベル）
車輪直径：80 mm | 100 mm | 125 mm | 160 mm | 200 mm
トレッド幅：35 mm | 36 mm | 36 mm | 40 mm | 40 mm
トレッド硬度：ショアA 65（全サイズ）
プレートサイズ：105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
プレート穴中心：82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
プレート穴径：9 mm | 9 mm | 9 mm | 11 mm | 11 mm
オフセット：34 mm | 34 mm | 32 mm | 53 mm | 53 mm
旋回半径：74 mm | 84 mm | 95 mm | 133 mm | 153 mm
旋回干渉：148 mm | 168 mm | 190 mm | 266 mm | 306 mm
全高：105 mm | 128 mm | 156 mm | 195 mm | 235 mm
温度：-30 / +80 °C（全サイズ）
規格：EN12532（全サイズ）
重量：0.587 kg | 0.699 kg | 0.7878 kg | 2.1432 kg | 2.3162 kg
許容荷重（動的）：200 kg | 150 kg | 200 kg | 300 kg | 330 kg
許容荷重（静的）：400 kg | 300 kg | 400 kg | 600 kg | 660 kg

ポリアミドホイールセンター／ノンマーキング弾性タイヤの固定キャスター — 製品コード
GN080-FIX-3B | GN100-FIX-3B | GN125-FIX-3B | GN160-FIX-3B | GN200-FIX-3B

技術データ（固定キャスター）
車輪直径：80 mm | 100 mm | 125 mm | 160 mm | 200 mm
トレッド幅：35 mm | 36 mm | 36 mm | 40 mm | 40 mm
トレッド硬度：ショアA 65（全サイズ）
プレートサイズ：103 x 85 mm | 103 x 85 mm | 103 x 85 mm | 137 x 111 mm | 137 x 111 mm
プレート穴中心：82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
プレート穴径：9 mm | 9 mm | 9 mm | 11 mm | 11 mm
全高：105 mm | 128 mm | 156 mm | 195 mm | 235 mm
温度：-30 / +80 °C（全サイズ）
規格：EN12532（全サイズ）
重量：0.447 kg | 0.500 kg | 0.7638 kg | 1.7362 kg | 1.9462 kg
許容荷重（動的）：200 kg | 150 kg | 200 kg | 300 kg | 330 kg
許容荷重（静的）：400 kg | 300 kg | 400 kg | 600 kg | 660 kg

工業用キャスター技術データ（要約）
トレッド硬度：ショアA 65
温度範囲：-30 / +80 °C
適合規格：EN 12532
材質：フォーク／ブラケット／プレートはステンレス鋼 EN 1.4301 / AISI 304

備考
利用可能なバリアント：トータルロック付/無のスイベル、固定キャスター、各種取付オプション（プレート取付）。ベアリング：ローラーベアリング（ステンレス）または密閉式精密ボールベアリング（ステンレス）をバリアントに応じて供給します。

caractéristiques / spécifications techniques

• フォーク材質：ステンレス鋼 EN 1.4301 / AISI 304
• ホイールセンター：ポリアミド
• トレッド：青色ノンマーキング弾性タイヤ、ショアA 65
• 温度範囲：-30℃ ～ +80℃
• 規格：EN12532
• 代表車輪径：80 / 100 / 125 / 160 / 200 mm
• 代表荷重（動的）：150–330 kg（モデルにより異なる）
• 代表耐荷重（静的）：300–660 kg（モデルにより異なる）
• 取付：プレートマウント（複数サイズ）
• ベアリング：密閉ローラーベアリングまたは精密ボールベアリング（ステンレス）
