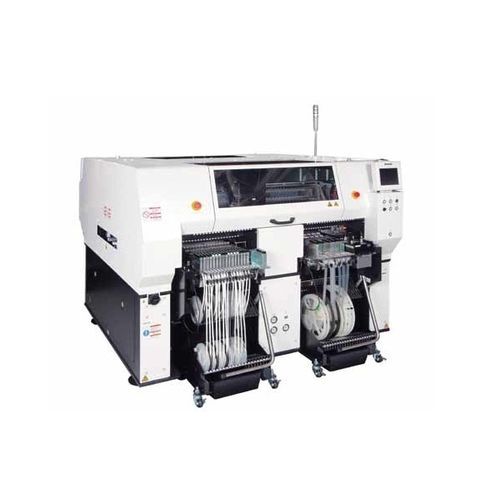

SMTピックアンドプレース装置 AM100

単面またはダブル面プリント基板用モジュール式

AM100は、お客様がパナソニックに期待する能力、柔軟性、信頼性の高い基準を維持しながら、コスト効率に優れ、段階的に拡張可能な多品種SMTソリューションです。1台の装置で生産を開始でき、需要の変化に応じて装置や技術を追加することも容易です。 AM100での生産中に次の製品を準備する柔軟性があり、ノンストップの段取り替えが可能です。AM100 では、Feeder Anywhere および Nozzle Anywhere 機能により、柔軟なセットアップがさらに強化されています。大型基板の処理も可能で、部品厚みカメラ、自動サポートピン交換、PCB反り検出、トレイ検証などの高度な機能も利用できます。 - シングルヘッド(シングルビーム)で、0402mmから120x90mmまでの部品を搭載可能：0402mm～120x90x28mm - 大型コネクタ、異形部品、PoPのような高度なパッケージングタイプの搭載が可能 - CMシリーズおよびNPMシリーズとフィーダー、多機能ノズル、チャックを交換可能 - コストパフォーマンスに優れた高品質生産 プリント基板寸法（mm） - L 50 × W 50 ～ L 510 × W 460 配置速度 - 35,800 cph (0.1006 s/チップ)、 12,200cph（0.295秒/QFP12mm以下） 配置精度（Cpk1） - ±40 µm/チップ ±50 µm/QFP 12 mm以下 ±30μm/QFP 12mm以上32mm以下 部品供給テーピング * - (テープ：4 / 8 mm テープ（小リール）) テープフィーダー仕様：Max.160 トレイフィーダー仕様：Max.120 [*1] 部品供給：テープフィーダー仕様：Max.40 トレイフィーダー仕様：Max.30 [*1]
