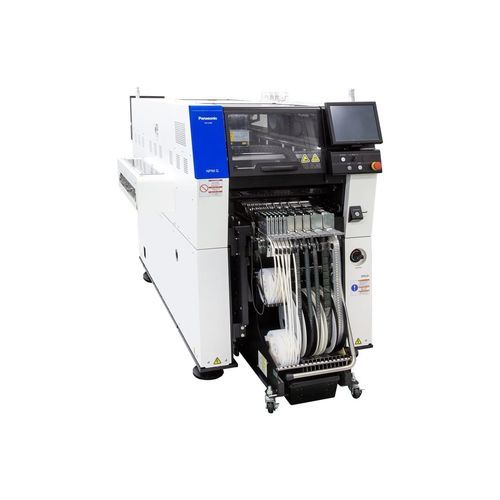

単面またはダブル面プリント基板用ピックアンドプレース装置 NPM-GH

SMT

NPM-GHは、稼働時間を最大化するための予知保全と目標保全のオプションを備えた、真の自律型工場への第一歩です。NPM-GHは、新設計の3つのヘッドを搭載し、生産性を最大化します。また、スピンドルストロークの短縮により、ピックアンドプレース時間の短縮と振動の低減を実現し、現場でのヒューマンインタフェースを最小限に抑えながら、高生産・高精度を実現します。 主な特徴 -12.1インチの大型ディスプレイモニター -既存資産との互換性 -新型3、8、16ヘッド軽量ノズル -予知性の高いメンテナンスオプション PCB寸法(mm) シングルレーンモード長さ 50 mm × 幅 50 mm ～ 長さ 510 mm × 幅 590 mm [*1］ デュアルレーンモードL 50 mm × W 50 mm ～ L 510 mm × W 300 mm [*1］ 基板交換時間 2.3秒（L350mm以下） 5.0 s ( L 350 mm 以上～L 510 mm 以下 ) 基板仕様により異なる場合があります。 電源 三相交流 200 , 220 , 380 , 400 , 420 , 480 V 2.1 kVA 空気圧源 最小 0.5 MPa ～ 最大 8 MPa 0.8 MPa 200 L/min（A.N.R.）[*2]です。 外形寸法（mm） 幅 975 mm × 奥行き 2,473 mm × 高さ 1,444 mm [*3][*4] 質量 2,330 kg[※3］
