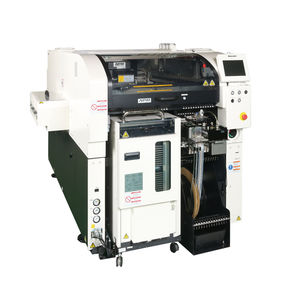

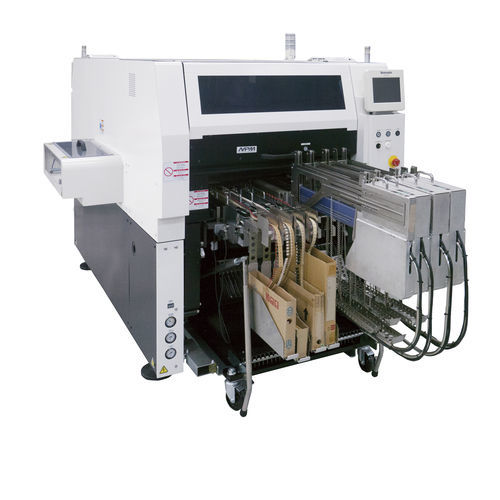

SMTピックアンドプレース装置 NPM-VF

コンパクト

パナソニックは、世界的に増加する人件費と手作業による組立の複雑さに対応するため、NPM-VF異形ソリューションを設計しました。受賞歴のあるNPMプラットフォームをベースに構築されたこの新プラットフォームは、生産性を高め、汎用性を向上させ、スルーホールおよび異形部品の挿入品質を確保しながら、労働要件とコストを削減するための革新的なソリューションをいくつか導入しています。 NPM-VFは、アクティブなアンダーボードクリンチを搭載し、実装エリアを横断します。パナソニックの先駆的なスルーホール技術を採用したアクティブクリンチシステムは、様々なスルーホールリード径を多回転で固定することができます。また、クリンチが不要な場合は、スナップイン/プレスフィット部品の局所的な基板サポートとしても機能する。パナソニックは、人件費を削減し、品質を向上させ、リソースの課題を最小限に抑えるソリューションで、異形アセンブリと手動アセンブリを簡素化しています。 - ピック面のない大型異形デバイス（電源トランスなど）を把持するボディチャック - ラジアルリードのスルーホールデバイス（電解コンデンサなど）を把持するリードチャック - スイングノズル：スルーホールデバイスを挿入方向とは異なるパッケージング方向で挿入するためのノズル - 人件費の削減、複雑なアセンブリの簡素化、生産品質の向上 - パナソニックの50年以上にわたるスルーホールイノベーションから、アクティブクリンチ、リードカット、部品供給などのスルーホール技術を採用 PCB寸法（mm） 長さ50 x 幅50 ~ 長さ510 x 幅460 プリント基板寸法（mm） 標準コンベア L 50 x W 50 ~ L 510 x W 460 アンビルコンベア（オプション）： L 50 x W 50 ~ L 460 x W 400 最大基板質量 標準コンベアとアンビルコンベア：
