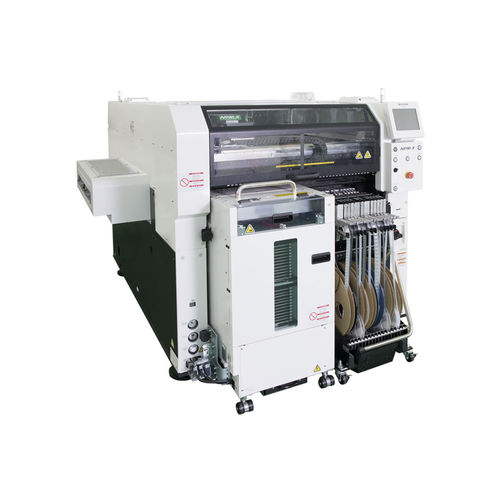

SMTピックアンドプレース装置 NPM-WX

単面またはダブル面プリント基板用コンパクト高速

NPM-WXおよびNPM-WXSシングルビームバリアントは、高剛性フレームを中心に設計され、耐久性に優れた素材で構成されています。デュアルドライブリニアモーターを搭載し、軽量で剛性の高いビーム構造を採用したNPM-WX & NPM-WXSは、業界をリードする新しいオプション、デュアルドライブY字型リニアサーボモーターと高分解能リニアスケールを各モーターに搭載しています。 比類のない互換性とは、特定のニーズに対応する適切な配置ヘッドを意味します。NPM-WXとNPM-WXSは、より高速な高電圧モータードライブ、より高精度のΘ構造、精密に鍛造されたステンレス鋼製ノズルとアダプターにより、どのような混合物や量にも対応できる新しい業界標準を打ち立てます。 - クイックチェンジフィーダーカート、ノズルバンク、プロセスヘッド - クローズドループM2M通信用AOI情報ディスプレイ - 3Dマルチ認識カメラ PCB寸法（mm）-シングルレーン バッチマウント長さ 50 × 幅 50 ～ 長さ 750 × 幅 610 2ポジションマウントL 50 × W 50 ～ L 350 × W 610 プリント基板寸法（mm） - デュアルレーン デュアルトランスファ（バッチ）：L 50 × W 50 ～ L 750 × W 300 デュアルトランスファ（2 ポジション）：L 50 × W 50 ~ L 350 × W 300 シングルトランスファ（バッチ）L 50 × W 50 ～ L 750 × W 590 シングルトランスファ（2ポジション）：L 50 × W 50 ~ L 350 × W 590 電源 - 三相 AC 200, 220, 380, 400, 420, 480 V 3.0 kVA 空気圧源 * - 最小 0.5 MPa, 200 L /min（A.N.R.) [*1] 外形寸法（mm） * - 幅 1,410 mm [*2] × 奥行き 2,570 mm [*3] × 高さ 1,444 mm [*4] 質量 - 2,740 kg 質量 - 2,740 kg (本体のみ：オプション構成により異なります）。 型式-NPM-WXS 型番 - NM-EJM2E 基板寸法（mm） - シングルレーン 一括実装長さ 50 × 幅 50 ～ 長さ 750 × 幅 610
