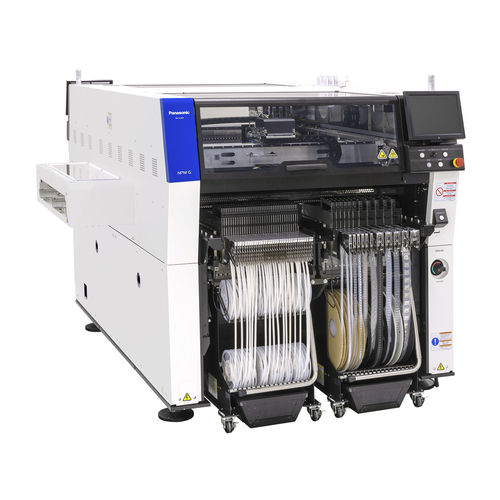

SMTピックアンドプレース装置 NPM-GW

単面またはダブル面プリント基板用

Gシリーズの一部であるNPM-GWは、今日の最も厳しい製造需要に取り組むための自動化、省力化ソリューションを提供します。大容量プロジェクト向けに設計され、生産性を向上させ、プリント基板の適応性を高め、遠隔操作を可能にします。ヘッドの軽量化、移動距離の短縮、オートセッティングフィーダー（ASF）などの先進機能により、最もパワフルな製造ソリューションのひとつです。 主な特徴 -オートセッティングフィーダー(ASF)により、ダウンタイムを最小限に抑えながら、より高速で正確な供給を実現。 ダウンタイムを最小限に抑えます。 -軽量ヘッドと高いX軸加速度により、速度と精度を向上 高精度 -多様な生産ニーズに対応する高度なPCB適応性 -遠隔操作機能による柔軟性と制御性の向上 PCB寸法（mm） シングルコンベヤ： バッチ取付 ：L 50 mm × W 50 mm ～ L 760 mm × W 687 mm 2ポジション搭載 ： L 50 mm × W 50 mm ～ L 360 mm × W 687 mm デュアルコンベヤです： 詳細は仕様書をご参照ください。 電源 三相 AC 200、220、380、400、420、480 V 2.5 kVA 空気圧源 Min.0.5MPa、200L/min（A.N.R.）[*1]。 外形寸法（mm） [*2］ 幅 1 410 mm × 奥行 2 320 mm × 高さ 1 444 mm[*3] / 幅 1 410 mm × 奥行 2 468 mm × 高さ 1 444 mm[*4] 質量 2 810 kg [*3 質量 2 810 kg [*3] / 2 840 kg [*4］
