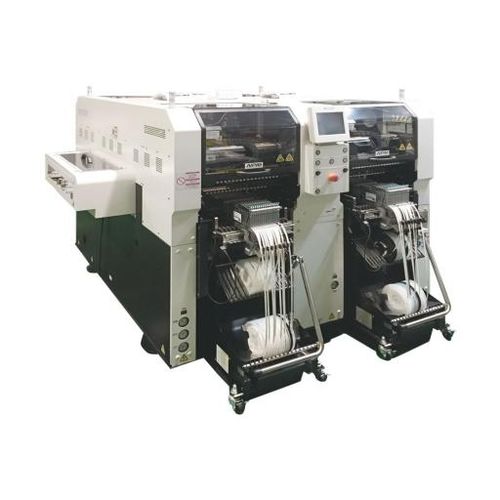

SMTピックアンドプレース装置 NPM-DX

単面またはダブル面プリント基板用インライン自動

NPM-DXは、パナソニックのスマートマニュファクチャリングに向けた次世代実装生産コンセプト「Xシリーズ」です。自律制御機能「自律ライン制御」による安定稼働を誇り、APCシステムや自動復帰オプションにも対応しています。 集中制御機能により、省力化と稼働率向上を実現。フロア管理システムや遠隔操作オプションが利用できます。フィーダセットアップナビゲーションや部品供給ナビゲーションなど、ナビゲーションや自動化項目の充実により、作業のバリエーションを削減します。 - チェンジオーバー、部品供給、エラーリカバリーなどの新機能を標準搭載し、作業性の向上と省人化を実現。 - データ作成、フィーダーカート（17スロット）、テープフィーダー、ノズルはNPMシリーズと互換性があります。 - NPMシリーズのコンセプトを受け継ぎ、NPM-D、NPM-TTシリーズとのライン接続が可能。 - 自動復帰オプション（エラー発生時ピックアップ位置自動ティーチ）あり。 - 遠隔操作オプションにより、NPM-DXの人手による作業を最小限に抑えます。 デュアルレーンモード長さ 50 × 幅 50 ～ 長さ 510 × 幅 300 *ロング仕様コンベア選択時 基板交換時間 - 2.1秒（L275mm以下） 4.8秒（L275mm以上～L460mm以下） *ショート仕様コンベア選択時／基板仕様により異なる場合があります。 電源 - 三相 AC 200, 220, 380, 400, 420, 480 V 5.0 kVA 空気圧源 * - Min.0.5 MPa、200 L /min（A.N.R.）。 [*1] 外形寸法（mm） * - 幅 1,665 [*2] × 奥行 2,570 [*3] × 高さ 1,444 [*4] mm 質量 - 3,600 kg
