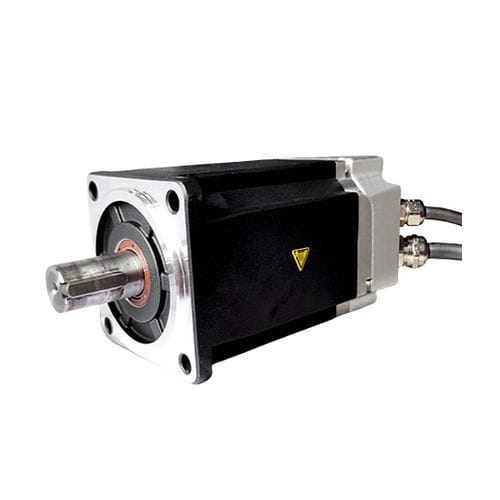

DCサーボモーター ZMD80AIS121-48-C02430-B1-5-1C

60 V48Vブレーキ付き

特徴: - 17ビットおよび23ビットの絶対値フォトエレクトリックエンコーダ、高品質で高い応答性 - 高速性能が良好で、定格速度は通常3000 rpmに達し、最大速度は6000 rpmに達することができます - 強い過負荷耐性、定格トルクの3倍の負荷に耐えることができ、瞬間的な負荷変動があり、迅速な始動が必要な場合に特に適しています - 低速でのスムーズな動作、ステッピングモーターに似たステップ動作現象は低速動作中に発生しません。高速応答要件がある場合に適しています - モーターの加速および減速の動的応答時間は短く、通常数十ミリ秒以内です - 熱と騒音が大幅に減少します モデル: ZMD80AIS121-48-C02430-B1-5-1C - 電圧 (VAC): 48 - 電流 (A): 20±10% - トルク (Nm): 0.12±10% 製品詳細 - ZMD80AISシリーズ 有線出力付き一体型低電圧サーボモーター - 通信制御インターフェース定義 (DB15 Male, Three-row) モーターのパラメータ - 本体の長さ (mm): 121 - 定格電圧 (V): 48 - 定格出力 (W): 750 - 定格電流 (A): 20±10% - 定格トルク (N.m): 2.4 - ピークトルク (N.m): 4.8 - 定格速度 (rpm): 3000±10% - 最大速度 (rpm): 3200±10% - 線抵抗 (Ω): 0.08±10% - 線インダクタンス (mH): 0.24±20% - 慣性モーメント: 1.72±10% - トルク係数 (Nm/A): 0.12±10% - ローターポールペアの数: 5p - モーター絶縁クラス: クラスF - 保護レベル: IP65 通信制御インターフェースのピン配置 - 端子番号: 5, 機能定義: DIC, ワイヤーカラー: イエロー - 端子番号: 4, 機能定義: DIR –, ワイヤーカラー: グリーン – ブラック - 端子番号: 3, 機能定義: DIR +, ワイヤーカラー: グリーン - 端子番号: 2, 機能定義: PLUS –, ワイヤーカラー: ブルー – ブラック - 端子番号: 1, 機能定義: PLUS +, ワイヤーカラー: ブルー - 端子番号: 10, 機能定義: D02 +, ワイヤーカラー: パープル - 端子番号: 9, 機能定義: D01 –, ワイヤーカラー: オレンジ – ブラック - 端子番号: 8, 機能定義: D01 +, ワイヤーカラー: オレンジ - 端子番号: 7, 機能定義: DI2, ワイヤーカラー: ホワイト - 端子番号: 6, 機能定義: DI1, ワイヤーカラー: イエロー – ブラック - 端子番号: 15, 機能定義: CANL, ワイヤーカラー: ブラック - 端子番号: 14, 機能定義: CANH, ワイヤーカラー: レッド - 端子番号: 13, 機能定義: RS485B, ワイヤーカラー: グレー – ブラック - 端子番号: 12, 機能定義: RS485A, ワイヤーカラー: グレー - 端子番号: 11, 機能定義: D02 –, ワイヤーカラー: パープル – ブラック 電源インターフェースの定義 (LCB40 – M) - 端子番号: +, 機能定義: V +, ワイヤーカラー: レッド - 端子番号: –, 機能定義: V –, ワイヤーカラー: ブラック 外部ブレーキ抵抗器インターフェースの定義 - 端子番号: 1, 機能定義: P +, ワイヤーカラー: ホワイト - 端子番号: 2, 機能定義: D –, ワイヤーカラー: イエロー – グリーン アウトライン図 - カテゴリー: 統合DCサーボモーターとドライバー - タグ: ACサーボモーターとドライバー 上海Siheng Motor Manufacturing Co., Ltd.は2013年に設立され、ACサーボモーター、DCサーボモーター、ステッピングモーター、ドライバー、エンコーダー、ギアボックスなどに焦点を当てています。 技術仕様: - モデル: ZMD80AIS121-48-C02430-B1-5-1C - 電圧: 48V - 定格出力: 750W - 定格電流: 20±10% A - 定格トルク: 2.4 N.m - ピークトルク: 4.8 N.m - 定格速度: 3000±10% rpm - 最大速度: 3200±10% rpm - 線抵抗: 0.08±10% Ω - 線インダクタンス: 0.24±20% mH - 慣性モーメント: 1.72±10% - トルク係数: 0.12±10% Nm/A - ローターポールペアの数: 5p - モーター絶縁クラス: クラスF - 保護レベル: IP65
