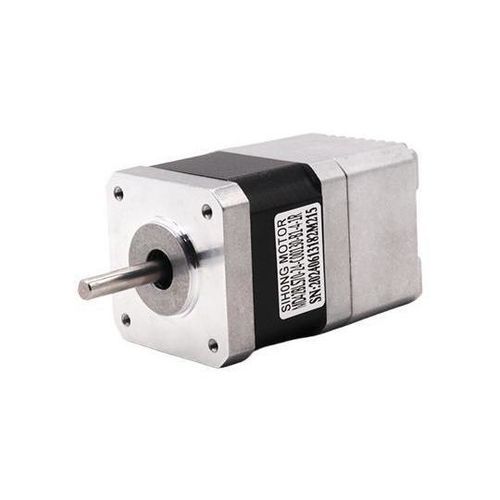

DCサーボモーター 42BLS

36V24V48V

特徴: - 17ビットおよび23ビットの絶対値フォトエレクトリックエンコーダー、高性能と高い応答性を提供。 - 速度: 優れた高速性能、通常の定格速度は3000 rpm、最大速度は6000 rpmまで。 - 適応性: 強力な過負荷耐性、定格トルクの3倍の負荷に耐えることができる。瞬間的な負荷変動があり、迅速な始動が必要なアプリケーションに特に適しています。 - 安定性: 低速でのスムーズな動作、ステッピングモーターで見られるような低速でのステップ動作現象はありません。高速応答要件に適しています。 - タイムリーさ: モーターの加速と減速のための短い動的応答時間、通常は数十ミリ秒以内。 - 快適さ: 熱と騒音が大幅に減少。 製品仕様 モデル | 電圧 (VAC) | 電流 (A) | トルク (Nm) | 重量 (kg) | 本体長さ (mm) MD42BLS70-24-00130-1R | 24V | 1.8A | 0.1 | – | 68 MD42BLS90-24-00230-1R | 24V | 3.4A | 0.2 | – | 88 MD42BLS110-24-00330-1R | 24V | 5.2A | 0.3 | – | 108 モーター仕様 項目 | 仕様 巻線接続 | スター接続 ホールセンサー角度 | 120° シャフトランアウト | 0.025mm ラジアルプレイ | 0.06mm @ 450g アキシャルプレイ | 0.08mm @ 450g 最大ラジアル負荷 | フランジから20mmで15N 最大アキシャル負荷 | 10N 絶縁クラス | クラスB 耐電圧 | 1分間500VAC 絶縁抵抗 | 最小100Ω @ 500VDC モーターパラメータ パラメータ | MD42BLS70-24-C00130-B1-4-1R | MD42BLS90-24-C00230-B1-4-1R | MD42BLS110-24-C00330-B1-4-1R 定格電圧 (V) | 24 | 24 | 24 定格出力 (W) | 31 | 62 | 94 定格電流 (A) | 1.8 | 3.4 | 5.2 定格トルク (N·m) | 0.1 | 0.2 | 0.3 ピークトルク (N·m) | 0.3 | 0.6 | 0.9 定格速度 (RPM) | 3000 | 3000 | 3000 最大速度 (RPM) | 4000 | 4000 | 4000 相抵抗 (Ω) | 2.1 | 0.8 | 0.3 インダクタンス (mH) | 1.2 | 0.5 | 0.2 トルク定数 (N·m/A) | 0.056 | 0.056 | 0.056 本体長さ (mm) | 70 | 90 | 110 保護等級 | – | IP65 | – 絶縁クラス | – | クラスB | – 配線定義 CN7 / CN5 コネクタ 端子 | 名前 | 機能 | 備考 1 | GND | DC電源グラウンド | DC24-36V電源。逆極性はドライバを損傷する可能性があります。 2 | DC+ | DC電源ポジティブ | 1 | D01+ | 出力端子01 | ユーザーI/O設定で機能を設定可能 2 | D01- | – | 3 | D02+ | 出力端子02 | 4 | D02- | – | 8 | D11 | 入力端子01 | 5 | D12 | 入力端子02 | 6 | D13 | 入力端子03 | 7 | DIC | 入力共通端子 | 入力フォトカプラを駆動するため。DC12-24V（PNP共通）または0V（NPN共通）に接続。電流≥100mA。 9 | DIR+ | コマンド方向+ | DC5-24V自動検出 10 | DIR- | コマンド方向- | 11 | PULS+ | コマンドパルス+ | 12 | PULS- | コマンドパルス- | 製品画像にアウトライン図と設置寸法が表示されています。 - エンコーダー: 17ビット/23ビット絶対値フォトエレクトリック - 定格速度: 最大3000 rpm（最大6000 rpm） - 過負荷耐性: 定格トルクの最大3倍 - 動的応答: 数十ミリ秒 - 低熱と低騒音 - 巻線: スター接続 - 絶縁: クラスB - 保護: IP65（いくつかのモデル）
