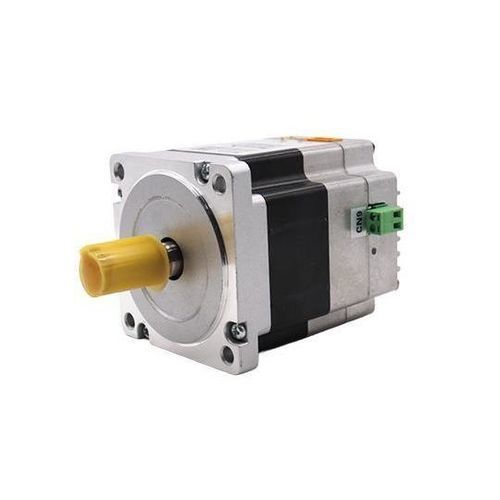

DCサーボモーター MD86BLS series

70 V24V48V

特徴: - 17ビット/23ビットの絶対値フォトエレクトリックエンコーダ、高級で高い応答性。 - 速度: 優れた高速性能、通常の定格速度は3000 rpmに達し、最大速度は6000 rpmに達します。 - 適応性: 強力な過負荷耐性、定格トルクの3倍の負荷に耐えることができ、瞬間的な負荷変動があり、迅速なスタートが必要な用途に特に適しています。 - 安定性: 低速でのスムーズな動作、低速動作中にステッピングモーターのようなステップ操作現象は発生しません。高速応答要件のあるシナリオに最適です。 - タイムリーさ: モーターの加速と減速の動的応答時間は短く、通常は数十ミリ秒以内です。 - 快適さ: 熱と騒音が大幅に減少します。 製品仕様 モデル | 電圧 (VAC) | 電流 (A) | トルク (Nm) | 重量 (kg) | 長さ (mm) MD86BLS115-48-00715-1R | 48V | 3A | 0.7 | | 115 MD86BLS115-48-00730-1R | 48V | 6.1A | 0.7 | | 115 MD86BLS140-48-01415-1R | 48V | 6.1A | 1.4 | | 140 MD86BLS140-48-01430-1R | 48V | 12.2A | 1.4 | | 140 モーター仕様 項目 | 仕様 巻線接続方法 | スター接続 エンコーダタイプ | 17ビット絶対エンコーダ シャフトランアウト | 0.025mm ラジアルクリアランス | 0.06mm@450g アキシャルクリアランス | 0.08mm@450g 最大ラジアル負荷 | フランジから20MMで15N 最大アキシャル負荷 | 10N 絶縁クラス | Bクラス 耐電圧 | 500VACで1分 絶縁抵抗 | 最小100Ω, 500VDC モーターモデルと主なパラメータ モーターモデル | MD86BLS115 – 48 – C00715 – B1 – 4 – 1R | MD86BLS115 – 48 – C00730 – B1 – 4 – 1R | MD86BLS140 – 48 – C01415 – B1 – 4 – 1R | MD86BLS140 – 48 – C01430 – B1 – 4 – 1R 定格電圧 (V) | 48 | 48 | 48 | 48 定格電力 (W) | 48 | 48 | 48 | 48 定格電流 (A) | 3 | 6.1 | 6.1 | 12.2 定格トルク (N.M.) | 0.7 | 0.7 | 1.4 | 1.4 ピークトルク (N.M.) | 2.1 | 2.1 | 4.2 | 4.2 定格速度 (rpm) | 1500 ± 10% | 3000 ± 10% | 1500 ± 10% | 3000 ± 10% 最大速度 (rpm) | 2500 ± 10% | 4000 ± 10% | 2000 ± 10% | 4000 ± 10% 配線抵抗 (Ω) | 3.95 | 0.47 | 0.78 | 0.2 ラインインダクタンス (mH) | 1.84 | 1.1 | 1.75 | 0.49 トルク係数 (Nm/A) | 0.233 | 0.115 | 0.23 | 0.115 長さ (mm) | 115 | 115 | 140 | 140 保護レベル | IP65 | IP65 | IP65 | IP65 モーター絶縁クラス | クラスB | クラスB | | 配線定義 CN1 端子 | 名前 | 機能 1 | GND | DC電源グラウンド 2 | DC+ | DC電源ポジティブ CN5 端子 | 名前 | 機能 1 | D01+ | 出力端子01 2 | D01- | 出力端子01 3 | D02+ | 出力端子02 4 | D02- | 出力端子02 8 | Di1 | 入力端子01 5 | DI2 | 入力端子02 6 | DI3 | 入力端子03 7 | DIC | 入力端子の共通端子、入力フォトカプラを駆動するために使用されます。DC12–24V（一般–アノードNPN接続）または0V（一般–カソードPNP接続）を接続し、電流≥100mA 9 | Directory+ | コマンド方向ポジティブ端子 10 | Directory- | コマンド方向ネガティブ端子 11 | Pulse+ | コマンドパルスポジティブ端子 12 | Pulse- | コマンドパルスネガティブ端子 CN9 端子 | 名前 | 機能 1 | P+ | DCバス 2 | D- | ブレーキリリース CN6 端子番号 | 名前 | 機能 1 | 485A | 485通信ポジティブ端子 2 | NC | 予約済み 3 | 485B/T | 485通信ネガティブ端子 4 | NC | 予約済み 5 | GND | 通信共通 6 | NC | 予約済み 7 | NC | 予約済み 8 | NC | 予約済み CN7 端子番号 | 名前 | 機能 1 | 485A | 485通信ポジティブ端子 2 | NC | 予約済み 3 | 485B/T | 485通信ネガティブ端子 4 | NC | 予約済み 5 | GND | 通信共通 6 | SWCLK/T | プログラムアップグレード用クロックライン 7 | +3.3V | 3.3V通信電源 8 | SWDIO/T | プログラムアップグレード用データライン アウトライン図 - カテゴリ: 統合DCサーボモータとドライバ - タグ: ACサーボモータとドライバ 技術仕様 / 特徴: - エンコーダ: 17ビット/23ビット絶対値フォトエレクトリックエンコーダ - 定格速度: 最大3000 rpm、最大6000 rpm - 過負荷耐性: 定格トルクの最大3倍 - 低速でのスムーズな動作 - 短い動的応答時間（数十ミリ秒） - 熱と騒音の低減 - 保護レベル: IP65 - 絶縁クラス: B
