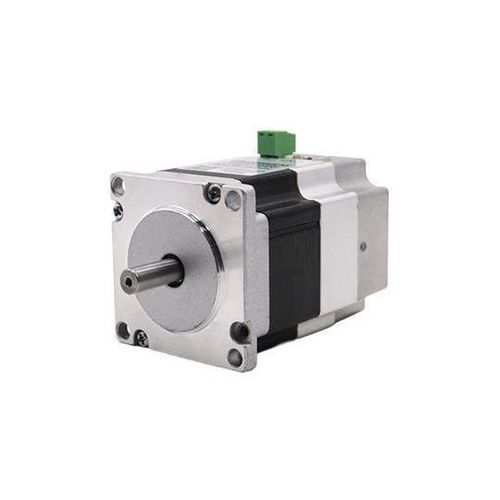

DCサーボモーター 57BLS series

36V24V48V

特徴: - 17ビットおよび23ビットの絶対値フォトエレクトリックエンコーダー、高度な応答性を提供。 - 高速性能が良好: 定格速度は3000 rpmに達し、最大速度は6000 rpmまで可能。 - 強力な過負荷耐性: 定格トルクの3倍の負荷に耐えることができ、瞬間的な負荷変動があり、迅速な始動が必要なアプリケーションに最適。 - 低速でのスムーズな動作: ステッピングモーターで見られるような低速動作中のステップ操作現象がない。高速応答要件に適しています。 - 加速および減速のための短い動的応答時間、通常は数十ミリ秒以内。 - 快適性を向上させるために、熱とノイズが大幅に削減されました。 製品仕様: モデル | 電圧 (VAC) | 電流 (A) | トルク (Nm) | 重量 (kg) | 本体長さ (mm) - MD57BLS80-24-00230-1R | 24V | 3.5A | 0.2 | - | 80 - MD57BLS100-24-00430-1R | 24V | 7A | 0.4 | - | 100 - MD57BLS120-24-00630-1R | 24V | 10.4A | 0.6 | - | 122 モーター仕様: - 巻線接続方法: スター接続 - エンコーダータイプ: 17ビット絶対エンコーダー - シャフトランアウト: 0.025mm - ラジアルクリアランス: 0.06mm@450g - アキシャルクリアランス: 0.08mm@450g - 最大ラジアル負荷: フランジから20MMで15N - 最大アキシャル負荷: 10N - 絶縁クラス: B – クラス - 耐電圧: 500VACで1分間 - 絶縁抵抗: 最小100Ω, 500VDC モーターモデルと主なパラメータ: モーターモデル | 定格電圧 (V) | 定格出力 (W) | 定格電流 (A) | 定格トルク (N.M) | ピークトルク (N.M) | 定格速度 (RPM) | 最大速度 (RPM) | 線抵抗 (Ω) | 線インダクタンス (mH) | トルク係数 (NM/A) | 本体長さ (MM) | 極対数 | 保護レベル | モーター絶縁クラス - MD57BLS80-24 – C00230 – B1 – 4 – 1R | 24 | 62 | 3.5 | 0.2 | 0.6 | 3000 | 4000 | 0.54 | 0.52 | 0.057 | 80 | 4 | IP65 | B - MD57BLS100-24 – C00430 – B1 – 4 – 1R | 24 | 126 | 7 | 0.4 | 1.2 | 3000 | 4000 | 0.23 | 0.2 | 0.057 | 100 | 4 | IP65 | B - MD57BLS120-24 – C00630 – B1 – 4 – 1R | 24 | 188 | 10.4 | 0.6 | 1.8 | 3000 | 4000 | 0.15 | 0.15 | 0.057 | 122 | 4 | IP65 | B 配線定義: CN1: - 端子 1: GND - DC電源グラウンド - 端子 2: DC+ - DC電源ポジティブ CN5: - 端子 1: D01+ - 出力端子 01 - 端子 2: D01- - 出力端子 01 - 端子 3: D02+ - 出力端子 02 - 端子 4: D02- - 出力端子 02 - 端子 8: DI1 - 入力端子 01 - 端子 5: DI2 - 入力端子 02 - 端子 6: DI3 - 入力端子 03 - 端子 7: DIC - 入力端子の共通端子、入力フォトカプラを駆動するために使用。DC12 – 24V（共通 – アノードNPN接続）または0V（共通 – カソードPNP接続）を接続、電流 ≥ 100mA - 端子 9: DIR+ - コマンド方向ポジティブ端子 - 端子 10: DIR- - コマンド方向ネガティブ端子 - 端子 11: PULS+ - コマンドパルスポジティブ端子 - 端子 12: PULS- - コマンドパルスネガティブ端子 CN6: - 端子 1: 485A/T - 485通信ポジティブ端子 - 端子 2: CANH - 端子 3: 485B/T - 485通信ネガティブ端子 - 端子 4: CANL - 端子 5: GND - 通信共通グラウンド - 端子 6: NC - 予約済み - 端子 7: NC - 予約済み - 端子 8: NC - 予約済み CN7: - 端子 1: 485A/T - 485通信ポジティブ端子 - 端子 2: CANH - 端子 3: 485B/T - 485通信ネガティブ端子 - 端子 4: CANL - 端子 5: GND - 通信共通グラウンド - 端子 6: SWCLK/T - プログラムアップグレード用クロックライン - 端子 7: +3.3V - 3.3V通信電源 - 端子 8: SWDIOT - プログラムアップグレード用データライン アウトライン図: - カテゴリ: 統合DCサーボモーターとドライバー - タグ: ACサーボモーターとドライバー 技術仕様 / 特徴: - エンコーダー: 17ビット/23ビット絶対値フォトエレクトリックエンコーダー - 定格速度: 最大3000 rpm - 最大速度: 最大6000 rpm - 過負荷耐性: 定格トルクの3倍まで - 動的応答: 数十ミリ秒 - 低熱と低ノイズ - 保護レベル: IP65 - 絶縁クラス: B
