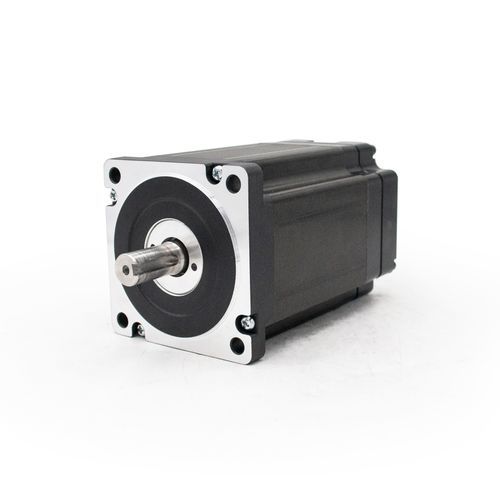

ステッピングモーター 86

24V28Vコンパクト

概要
本製品は86シリーズのステッピングモーターで、モーター本体とドライバを一体化した筐体を採用しています。外付けドライバが不要で、設置スペースの節約と配線の簡素化が可能です。

1. コア統合の利点
ドライバ一体型モーターとして、モーター本体と駆動回路を同一筐体にまとめています。外付けドライバが不要となり、モーターとドライバ間の追加ケーブルが不要で配線が簡素化され、コンパクトな自動化設備や小型機器に適しています。

2. パラメーターの特性（表に基づく）

• 電圧・電流：24 V / 28 Vの二重電圧対応、定格電流6 A。
• トルク・サイズ：トルクは3.44 N·m～10.6 N·m、モーター長さは104 mm～184 mm。モーター長を増やすことで利用可能なトルクが大きくなり、負荷に応じた選定が可能です。
• 電気特性：巻線抵抗が低い（0.42 Ω～0.7 Ω）、インダクタンスも低い（3.2 mH～8 mH）ため、高速域でのトルク低下を抑え、応答性を向上させます。

3. 適用例
省スペース化や配線の簡素化が求められる装置に適しており、小型CNC、精密コンベヤ、自動仕分けシステム、コンパクトなロボットアームなどでの使用に向いています。

仕様 / 技術仕様

• シリーズ：86-series
• フランジ：86 mm
• ドライバ一体型：はい（モーター本体＋ドライバを一体化）
• 電圧：24 V / 28 V（二重電圧対応）
• 定格電流：6 A
• トルク範囲：3.44 N·m～10.6 N·m
• 利用可能なモーター長さ：104 mm～184 mm
• 巻線抵抗：0.42 Ω～0.7 Ω
• インダクタンス：3.2 mH～8 mH
• 代表的な用途：小型CNC、精密コンベヤ、自動仕分けシステム、コンパクトロボットアーム
• カテゴリ：一体型ステッピングモーター
