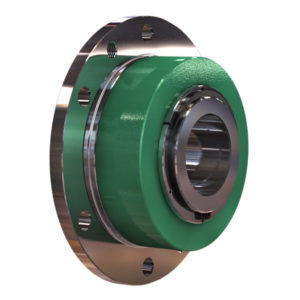

リジッド軸継手 FKH series

軸フランジ変速機用

油圧フランジカップリング（以下ではFKHと呼ぶ）の主な機能は、2つのシャフトの安全な接続です。例えば、ドライブシャフトとギアボックスシャフトの間などです。FKHは、シャフト間の剛性が高く、バックラッシュのない接続を実現します。このタイプの接続は主にトルクを伝達するために使用されますが、曲げモーメントを吸収することもできます。FKHはパワーフローの中にあります。 組立は、FKHをシャフトに押し付け、油圧システムでクランプすることで行われます。円錐面を使用することで、内径を小さくし、半径方向の圧力を高めます。クランプが完了すると、FKHは機械的にブロックされ、油圧が解放されます。このシンプルな手順により、FKHは反復的なクランププロセスに適しています。 FKHの利点 - 伝達性の高いねじり・曲げモーメント（摩擦係数が高い - アプリケーション固有の設計/適応 - クリアランスフィットにより組立・調整が容易 - 比較的低圧 - クイッククランプ＆リリース - シンプルデザイン - 短尺 - また、キー溝のあるシャフトにも使用できます（充填されている必要があります - 異径交配 適切に機能し、十分に高い摩擦係数を達成するためには、シャフトとFKHの接触面にグリースがなく、乾燥していて清潔でなければなりません。FKHの機能面には、潤滑剤が塗布されています。
