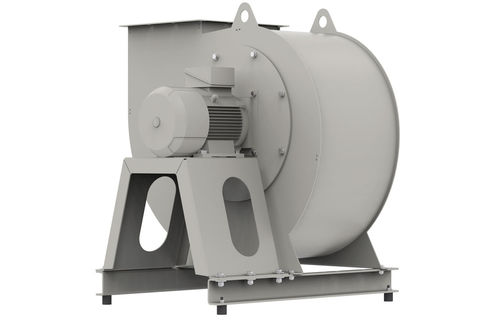

遠心ファン PK 352

空気循環用ステンレス製産業用

概要 ZIEHL-ABEGG のプロセス用送風機は、多くの産業分野の機械や生産設備で採用されています。換気、乾燥、冷却などに必要な空気輸送を行います。可燃性ガス・蒸気・粉じんのある環境向けに、ATEX 認証を取得した耐爆形（防爆）仕様も用意されています。

製品特性 スパイラルハウジング（蜗壳）を持つ遠心（ラジアル）ファン、片側吸入、ダイレクトドライブ。最大輸送媒体温度：400 °C。

特性と特徴

• 後向き曲がりブレードの高性能インペラ、動的バランス調整済み
• コーティングされた鋼板製の堅牢な溶接スパイラルハウジング
• RAL 7032 または 酸洗・不動態化処理されたステンレス鋼
• 駆動モータは IEC 標準の IMB3 / IMB5 形およびその他一般的な形
• 体積流量：22,000～100,000 m³/h
• 利用可能圧力：2,600～20,000 Pa

モータコンセプト

• IEC 標準モータの形：IMB3 または IMB5
• オプションの特殊モータ：ISO H やステンレス軸付きモータ

耐爆（ATEX）仕様 — 特徴

• 粉体塗装による帯電防止表面保護（例：RAL9005、RAL7035）
• 適切な軸用ラジアルシールによるゾーン分離が可能
• 温度クラス：T4 / T125 °C
• 装置グループ：IIB+H2
• 内回転子モータ（AC）
• EPL：Gb / Gc / Db / Dc
• 適用ゾーン：Zone 1 / 2 / 21 / 22
• 始動時のモータ保護方式：Ex d / Ex de / Ex eb / Ex ec / Ex tb / Ex tc
• ファンの始動保護方式：Ex h（構造安全 “c”）
• 使用周囲温度（ATEX）：-20 ～ +40/60 °C
• 認証：ATEX（耐爆仕様あり）

技術仕様

• 型式：スパイラルハウジング式遠心（ラジアル）ファン、片側吸入、ダイレクトドライブ
• 最大輸送媒体温度：400 °C
• 体積流量：22,000～100,000 m³/h
• 利用可能圧力：2,600～20,000 Pa
• インペラ：後向きブレード、動的バランス済み
• ハウジング材質：コーティング鋼板（例：RAL7032）または酸洗・不動態化処理ステンレス
• 対応モータ：IEC IMB3 / IMB5；オプション：ISO H、ステンレス軸モータ
• 耐爆仕様：ATEX 認証、温度クラス T4/T125 °C、EPL Gb/Gc/Db/Dc、装置グループ IIB+H2
• 使用周囲温度（ATEX）：-20 °C ～ +40/60 °C
