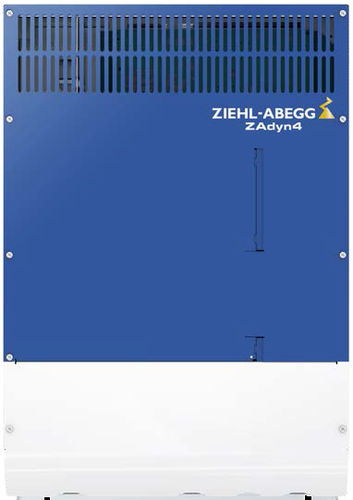

キャビネット型周波数インバータ ZAdyn series

一体型壁取付け式非同期式エンジン用

概要
ZAdynシリーズの周波数インバータはエレベータ技術向けに専用開発されており、エレベータ駆動の速度を正確かつ快適に制御できます。多様な筐体設計とコンパクトな構造により、制御盤への組込みや機械室・シャフト内の壁取付に対応します。同期・非同期モータを搭載した曳引式エレベータで高い走行快適性と正確な停止精度を実現します。エレベータ用途向けに最適化されたソフトウェアにより直感的な操作と迅速な立ち上げが可能です。多彩なインターフェースにより、エレベータ制御系との接続が容易です。

特長と機能

• エレベータ用途専用設計により、高い走行快適性と精密なレベリング精度を確保。
• 幅広い出力範囲（4.6 kW〜110.0 kW）で同期・非同期モータを駆動。
• コンパクトな筐体バリエーションにより、制御盤組込みまたは機械室／シャフトの壁取付に対応。
• エレベータ向け最適化ソフトで直感的操作と迅速な立ち上げを実現。
• プログラム可能I/O、DCP、CANopen‑LIFTなど、制御系接続用の豊富な統合インターフェース。
• IEC 61800-5-2（SIL 3）準拠のSafe Torque Off（STO）安全機能を内蔵し、EN 81-20に適合。
• EN 12015／EN 12016のエレベータ特有のEMC要件に適合するラインフィルタおよびラインインダクタを搭載。
• （機種により）モータ巻線の短絡保護を内蔵。
• デジタル入力によるスタンバイモードで待機消費電力を最大約75％削減。

発注・保管・立ち上げ
ZAdynにはエレベータ制御やエンコーダ接続に必要なインターフェースが標準で統合されており、発注時にオプションのインターフェースカードを選定する必要がありません。外部操作端末ZApadは分かりやすくシンプルなメニュー構成を備え、直感的な操作と容易な立ち上げを実現します。

安全性と騒音
内蔵のSTO機能によりモータ接点器の切替ノイズを抑制でき、騒音に敏感な建物内でも設置が可能です。STOの実装はエレベータの関連安全基準に適合します。

監視機能（昇降機指令 2014/33/EU）

• 被覆付きワイヤロープやプラスチック被覆のベルトを用いる昇降機向けの方向転換カウンタ。
• キャビンの意図しない動きを防止する要素としてのモータブレーキの自己監視機能。
• 上行時の過速度保護の一部としてのモータブレーキの自己監視機能。

避難／電源
避難運転は、1~230 VACの無停電電源装置（UPS）やバッテリベースの電源で実行できます。同期モータ使用時には、重要データをモータの絶対エンコーダに保存してバックアップすることが可能です。

エネルギー回生／効率
スタンバイモードにより待機中の消費電力を最大約75％削減できます。高使用率のシステムでは、ZArec4C回生ユニットにより発電時のエネルギーを系統へ還流可能です。

EMC
適合するラインフィルタおよびラインインダクタは、エレベータ特有のEMC規格EN 12015およびEN 12016に準拠します。

用途と使用分野

• 同期または非同期モータを用いる曳引式エレベータ。
• 最大速度：最大10 m/s。
• 定格電流範囲：11 A〜220 A（機種により異なる）。
• 定格出力範囲：4.6 kW〜110 kW。

ZAdyn のバージョン

• ZAdyn4C：壁取付用インバータ；定格電流 11 A〜74 A；定格出力 4.6 kW〜37 kW；STO（IEC 61800-5-2 SIL 3）；ラインインダクタ・ラインフィルタ内蔵；モータ巻線短絡保護内蔵；プログラム可能I/O；DCPおよびCANopen-LIFT対応。
• ZAdynpro：盤内取付用インバータ；定格電流 11 A〜74 A；定格出力 4.6 kW〜37 kW；STO（IEC 61800-5-2 SIL 3）；ラインフィルタ内蔵；ラインインダクタは外付け；プログラム可能I/O；DCPおよびCANopen-LIFT対応。
• ZAdyn4Bplus：盤内取付用インバータ；定格電流 110 A〜220 A；定格出力 55 kW〜110 kW；STO（IEC 61800-5-2 SIL 3）；モータ巻線短絡保護内蔵；外付けラインフィルタ・ラインインダクタ；プログラム可能I/O；DCPおよびCANopen-LIFT対応。

仕様 / 技術データ

• シリーズ：ZAdyn（エレベータ用途向け周波数インバータファミリー）。
• 出力範囲：4.6 kW〜110 kW（機種依存）。
• 定格電流：11 A〜220 A（機種により異なる）。
• 対応最大速度：最大10 m/s。
• 安全：IEC 61800-5-2（SIL 3）に準拠したSTO（EN 81-20適合）。
• EMC対策：EN 12015 / EN 12016に準拠したラインフィルタおよびラインインダクタ。
• インターフェース：プログラム可能I/O、DCP、CANopen-LIFT。
• エンコーダ：同期モータ用の絶対エンコーダ（EnDat / SSI / BiSS C / SinCos）に対応。
• エネルギー機能：スタンバイモード（消費削減約75%）；回生用ZArec4Cユニットオプション。
• 避難機能：UPS 1~230 VACおよびバッテリ電源に対応。
• 機種により内蔵オプション：ラインインダクタ、ラインフィルタ、モータ巻線短絡保護；大容量機種は外部フィルタ/インダクタ。
