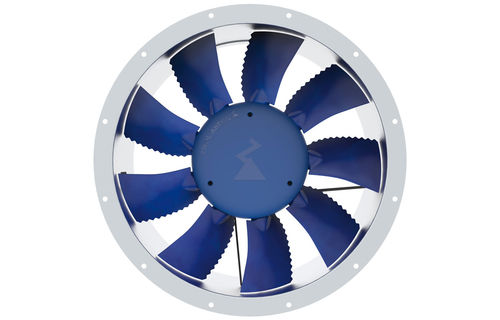

軸方向ファン MAXvent owlet

ACECモーター産業用

概要
数年前、ZIEHL-ABEGGはバイオミメティック（生体模倣）ブレードの導入により重要な節目を迎えました。第3世代のMAXventowlet中圧ファンは、この実績ある設計を採用しており、低騒音（従来機比で最大12 dBAの改善）を実現します。独自の高性能複合材料ZAmid®により、軽量で耐腐食性のあるブレードを実現し、中圧領域に最適です。モジュール式のMAXventowletシステム（ブレード径最大1,400 mm）は、ブレード材質、ハウジング長さ、羽根数の選択により高い適応性を提供します。Ex仕様は可燃性ガスおよび粉じんが存在する用途に対応します。

製品仕様
このモジュール式の高出力軸流ファンは、個別の要件に最適に適合させることができます。生体模倣ブレード設計により、低騒音で最適な効率と高い出力密度を実現し、インナーローターモータにより高性能を発揮します。ACおよびEC（ECblue）技術での提供が可能です。寸法は315～1,400 mm、最大風量144,500 m³/h、最大静圧上昇2,200 Pa。

特性と特徴

• 生体模倣ブレード設計によりノイズを抑えつつ最適な効率を実現し、運転コストを低減
• 出荷時に設定されたブレード角度と選択可能な羽根数により、運転点に対して最適に調整可能
• Eurovent規格に準拠した短胴／長胴のハウジングオプション（315 - 1,400 mm）
• ハウジング材質：溶融亜鉛めっき鋼、304または316Lステンレス鋼；塗装または溶融亜鉛めっき仕上げはオプション
• 2段階の動的バランシングにより、滑らかな運転と高い耐久性を実現
• 爆発領域対応：指令2014/34/EUに基づくガス区分1/2および粉じん区分21/22への適合が可能

モーターコンセプト

• インナーローターモータ
• 要望により：IEC、NEMA 等のモータ規格にも対応
• アウターロータオプション：ファンに合わせて調整されたコントローラ内蔵のECblue技術

防爆仕様

• 14サイズで提供（315 – 1,400 mm）
• 温度クラス：T4 / T125°C
• 機器グループ：IIB + H2 / IIIC
• インナーローターモータ（AC）あり
• EPL：Gb / Gc / Db / Dc
• 適用ゾーン：1 / 2 / 21 / 22
• モータの発火防護方式：Ex db / Ex db eb
• ファンの発火防護方式：Ex h（構造安全「c」）
• 使用周囲温度範囲：-20/-60 ～ +40/+60°C（構成により変動）
• 認証：ATEX、IECEx

技術仕様

• シリーズ / 型式：MAXventowlet
• ブレード設計：ZAmid® 高性能複合材による生体模倣ブレード
• 選択可能なブレード径：315 mm～1,400 mm
• 最大風量：最大144,500 m³/h
• 最大静圧：最大2,200 Pa
• ハウジングオプション：溶融亜鉛めっき鋼、304ステンレス、316Lステンレス；塗装または溶融亜鉛めっき仕上げオプション
• ハウジング長さ：Euroventに準拠した短胴・長胴
• バランス調整：2段階の動的バランシング
• モーター技術：ACインナーロータ、EC（ECblue）アウターロータ（コントローラ内蔵）；IEC/NEMAオプションは要望に応じて
• 防爆性能：指令2014/34/EUに基づきガス区分1/2および粉じん区分21/22に適合、温度クラスT4/T125°C、EPL Gb/Gc/Db/Dc
• 用途例：発電所、風力発電、冷却塔、プロセスおよび産業用冷却、化学・石油化学技術、塗装ブースおよび排気システム、乾燥技術、鉄道技術、海洋用途、保管技術、食品関連産業
