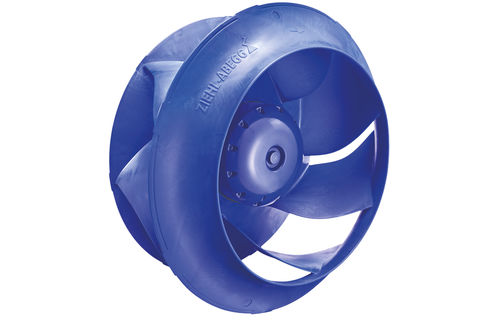

遠心ファン ZAvblue

ACECモータープラスチック製

概要
ZAvblueは、軸流条件での大風量換気を目的としたフリーランニングインペラで、設置スペースが限られる環境向けに設計されています。全高を市場標準に合わせたコンパクト設計により、直接交換が可能で、場合により性能を損なうことなくさらに小さい寸法の使用が可能です。軸流条件での空気損失、性能損失、偏向損失を低減する設計です。

製品仕様
7枚の後向き曲げ溝付きブレードを持つフリーランニングインペラ、寸法175～630 mm。インペラ材質は複合材料。プラスチック製入口ノズルをオプションで選択可能。フリーブローイングでの体積流量は約19,000 m³/h、最大静圧上昇は最大800 Pa。水平および垂直の空気供給に対応した顧客アプリケーションへのコンパクトな組み込み用にGRモジュールを用意。

特性と特長
三次元ブレード形状と斜めの流出口により高い体積流量、高効率、低い音響出力レベルを実現し、回転音も低減されます。低圧用途や設置スペースが限られる条件に適しています。全シリーズはAC技術を含めErP 2015に準拠しています。

モータコンセプト

• アウターロータ EC モータ：ファンに合わせて調整されたコントローラーを内蔵するECblue技術
• アウターロータ AC モータ

適用例（抜粋）

• 換気（低圧用途、設置スペースが限られる場合）
• 住宅用換気
• ヒートポンプ
• データセンターおよび通信設備の冷却
• プロセスおよび産業用冷却

技術仕様

• 型番/シリーズ：ZAvblue
• インペラ：フリーランニング、7枚の後向き溝付きブレード
• 材質：複合材料
• 対応寸法：175～630 mm
• オプション入口ノズル：プラスチック
• 体積流量（フリーブローイング）：約19,000 m³/h
• 最大静圧上昇：最大800 Pa
• モータ技術：AC；EC（ECblue、統合コントローラー）
• 設計上の利点：市場標準の全高に合わせたコンパクト設計により直接交換可能；軸流での空気/性能/偏向損失を低減
• 音響特性：斜め流出を持つ3Dブレード形状により低い音響出力レベルと回転音低減を実現
• 取り付け：コンパクト取り付け用GRモジュール（水平および垂直エアフィード）
