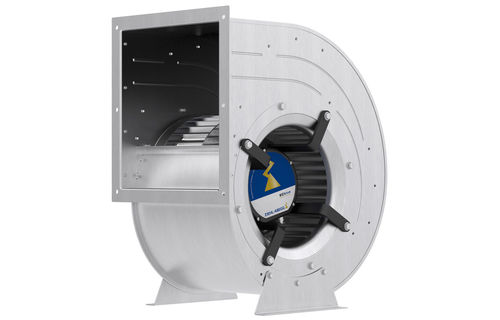

遠心ファン R series

ECモーター産業用前向き直線傾斜羽根

概要
ZIEHL-ABEGG RシリーズのEC遠心ラジアルファンは、最適化されたスパイラルハウジングと前方曲面の羽根を備えています。単吸込および両吸込のバージョンがあり、HVAC、機器冷却、排気システムに適しています。エネルギー効率と音響特性を重視した設計です。

詳細説明
Rシリーズはスパイラルハウジングと羽根数の多い前方曲面羽根を特徴とします。ハウジング内での動作に最適化された形状により、高効率と羽根のトーンノイズ低減を実現します。複数のサイズと性能レンジが用意されています。

構造と取り付け

• スパイラル板金ハウジング（亜鉛メッキ）。
• 送風フランジおよび取付ブラケットによる直接取り付けが可能。
• 単吸込（片側）および両吸込（両側）タイプを用意。

性能と寸法

• フレームサイズ（例）：単吸込 180〜450 mm、両吸込 250〜450 mm（他サイズもあり）。
• 風量：最大 約9,000 m³/h（仕様により異なる）。
• 静圧：最大 約1,100 Pa（仕様により異なる）。

モーター技術と電子機器

• 外転子型ECモーター。
• ファンに合わせて調整されたECblue技術と統合コントローラ。

特長と特性

• 高い容積パワー密度と省エネルギー性能。
• 羽根数が多いためトーンノイズを低減。
• 送風フランジと取付ブラケットを備えたハウジング。
• 産業用およびHVAC用途に対応したバリエーション。

用途

• HVACシステムおよび空調ユニット。
• 機器および電子部品の冷却。
• 排気および換気システム。
• 包装機械や生産ライン。
• クリーンルーム用換気モジュールや作業ステーション。

特性 / 技術仕様

• タイプ：スパイラルハウジング内のEC遠心（ラジアル）ファン。
• ハウジング材質：亜鉛メッキ板金（スパイラルハウジング）。
• 代表寸法：例 180〜450 mm（単吸込）、250〜450 mm（両吸込）。
• 風量：最大 約9,000 m³/h（仕様により異なる）。
• 静圧：最大 約1,100 Pa（仕様により異なる）。
• 取付：送風フランジまたは取付ブラケットによる固定。
• インペラ：前方曲面羽根、高羽根数で低騒音化。
• 駆動：ECblue搭載の外転子ECモーター、統合コントローラ。
