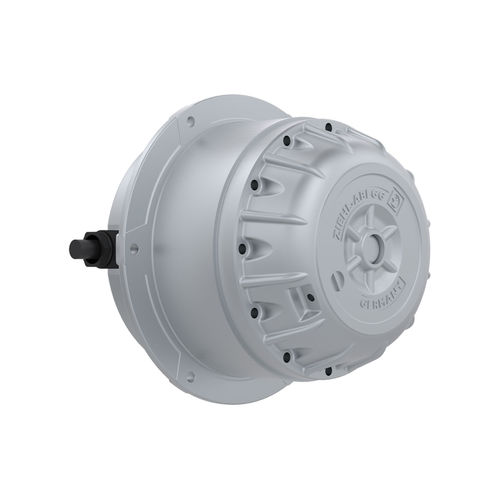

非同期モーター 106

AC400V220V

概要
ZIEHL-ABEGGのAC外転子モーターは、換気および産業用途向けのコンパクトな駆動ソリューションを提供します。周波数インバータによる制御により、部分負荷時のエネルギー効率が向上します。外転子設計は省スペース性と、摩耗のない実績あるカゴ形ロータ駆動コンセプトを組み合わせます。組み込みまたは外付けのインバータやECコントローラにより、用途に応じた駆動ソリューションが可能です。

製品仕様

• 非同期アウターロータモータ
• ラインナップ：9サイズ、0.1～7 kW
• 取付：フランジまたは軸取付
• 入力電圧：1~230 V 50 Hz、3~230 V/400 V D/Y 50 Hz；特殊電圧および60 Hzは要問い合わせ
• 保護等級：IP44、IP54

特性と特徴

• 外転子設計によるコンパクトで省スペースな構造
• 摩耗のないカゴ形モータの駆動コンセプト
• 周波数インバータにより100%回転数制御可能（推奨：ZA Fcontrol）

耐爆仕様

• 対応サイズ：MK085、MK106、MK137

性能オプションと追加特性

• サイズ別出力範囲：390～580 W（MK085）、280～920 W（MK106）、150～2,100 W（MK137）
• 仕上げ：導電性帯電防止黒色粉体塗装（RAL 9005）
• 温度クラス：T3 / T4
• 装置群：IIC
• EPL：Gb / Gc
• 対応区域：1 / 2
• モータ始動の保護方式：Ex eb
• 使用周囲温度：-20～+40 / +60 °C（仕様により異なる）
• 取得可能認証：ATEX、IECEx

主な仕様

• 種類：AC外転子モーター（非同期）
• 出力範囲：0.1～7 kW
• 耐爆対応の例：MK085、MK106、MK137
• 取付方式：フランジまたは軸取付
• 電圧バリエーション：単相・三相、D/Y結線対応可能
• 保護等級：IP44 / IP54
• 回転数制御：周波数インバータ（推奨：ZA Fcontrol）
• 仕上げ：導電性粉体塗装（RAL 9005）選択可
• 温度クラス・防爆仕様：T3/T4、装置群IIC、EPL Gb/Gc、起動時 Ex eb
• 使用温度範囲：-20～+40/+60 °C（機種依存）
• 認証：ATEX、IECEx（耐爆仕様）
