電圧電子制御装置 Dcontrol, Ucontrol, Acontrol

概要
位相制御（フェーズアングル制御）方式の電子式電圧コントローラおよび変圧器型制御ユニット。外転子モータやファンの簡便で経済的な回転数制御向けに用意されています。最大80 Aまでの機種があり、標準で5段階スイッチを内蔵したモデルもあります。

主なバージョン

• Acontrol（1~）：単相用コントローラ。内蔵ロータリーノブまたは0–10 V信号による回転数設定が可能。出力範囲 2.5–20 A（機種による）。
• Dcontrol（3~）：位相制御による三相用コントローラ。単独運転または並列運転に対応。2～80 Aのレンジが利用可能。
• Ucontrol（3~）：プリセット動作モードを備えた汎用三相機。追加の入出力を統合し、最大80 Aまで対応。

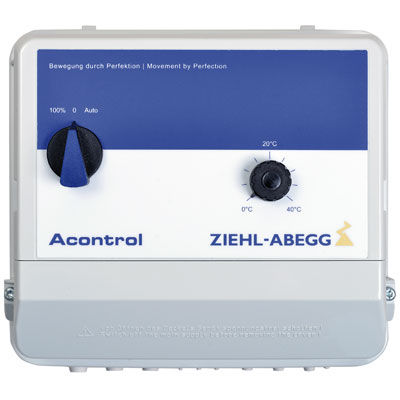

Acontrol — 製品仕様
位相点弧（フェーズアングル）制御原理に基づく回転数変更。1~のモータやファンの単独運転／並列運転に対応します。

Acontrol — 特長

• ZIEHL-ABEGG の外転子モータやファンとの組み合わせに最適化されています。
• 内蔵ロータリーノブによる簡易な局所設定、または0–10 V信号によるリモート制御が可能です。
• 圧力／温度用の簡易制御から汎用制御器まで、制御機能を内蔵したバージョンがあり、追加入出力を備えます。
• 農業向け換気コンピュータなど、用途別の特別仕様も用意されています。

Dcontrol + Ucontrol — 製品仕様
三相（3~）のモータやファン向けに位相制御で回転数を変化させます。単独または並列での制御が可能です。

Dcontrol + Ucontrol — 特長

• Dcontrol：0–10 V信号による簡易な回転数指令が可能な回転数コントローラ。圧力／温度制御等の内蔵制御機能を備えた機種もあります。
• Ucontrol：プリセット動作モードを簡単に選択できる汎用機。追加の入出力を内蔵します。
• ZIEHL-ABEGG の外転子モータおよびファンとの組み合わせに適しています。

選定とバリエーション

• 対応電流レンジ：機種により2.5 A～80 A（例：2.5 A、5 A、6 A、10 A、12 A、14 A、15 A、16 A、20 A、25 A、35 A、50 A、80 A）。
• 機種により単相（1~）および三相（3~）を選択可能。
• 代表的な定格電圧：230 V、400 V、500 V（機種による）。

代表的な用途

• 換気および空調分野におけるファンや外転子モータの回転数制御。
• 投資コストを抑えた簡易な速度制御が求められる設備への適用。
• 農業用換気など、用途別の特別仕様にも対応。

技術仕様 / 特性

• 制御原理：機種により位相制御または変圧器式制御。
• 定格電流：機種により最大80 A。
• 回路タイプ：Acontrolは単相（1~）、Dcontrol／Ucontrolは三相（3~）。
• 定格電圧：230 V、400 V、500 V（機種による）。
• 回転数設定：Acontrolは内蔵ロータリーノブ、または0–10 V信号による指令。
• 入出力：制御用途向けに追加I/Oを統合したバージョンあり（圧力、温度等）。
• 動作モード：Ucontrolはプリセット動作モードを備え、選択が容易。
• 現地操作：標準で統合された5段階スイッチを装備。
• 互換性：ZIEHL-ABEGG の外転子モータおよびファンとの最適な組み合わせを想定。
