小型ソレノイド

電圧: 24 V

... 概要
コンパクトロータリーソレノイド CDR は、狭小スペース向けの小作動用ロータリーソレノイドです。製品画像からは両安定型の機構、90°の回転角、およそ直径30 mmが示唆されています。

主な特長

• 両安定型のロータリーソレノイド設計（製品画像による示唆）。
• 設置スペースが限られた用途に適したコンパクト形状。
• 回転角：90°。
• 直径：約30 mm（Ø30 mm）。

技術仕様

• モデル

...

電圧: 12, 24, 18 V

... 製品概要
WL490 DCロータリーソレノイドは、直流電源を制御された小角度の回転運動に変換する電磁アクチュエータです。定義された角度での角度インデックス（代表的な角度：25°、30°、45°、60°、90°、一部タイプは95°まで）を提供し、コイル、ローター（アーマチュア）、およびリターン機構（スプリングまたは重力）で構成されます。直流電圧印加時にローターが所定位置へ回転し、電源遮断でリターン機構が初期位置に戻します。

主な特長

• 高速応答および迅速なスイッチング性能。
• 高トルク対サイズ比を持つコンパクト設計。
• 所定角度での高精度かつ繰り返し可能な角度位置決め。
• 12V、18V、24Vなどの一般的な直流電圧に対応。
• モデル設計に応じて間欠～連続動作までのワーキングデューティ選択が可能。

動作原理
コイルに流れる電流が磁場を生成し、ローターの形状（スロット、螺旋状の溝、または成形アーマチュア）と相互作用して回転運動を生み出します。電源遮断時にはスプリングや重力等のリターン機構がローターを戻します。一部設計では、成形アーマチュアで精密な角度インデックスを実現しています。

用途
WL490ロータリーソレノイドは、コンパクトで精密な回転インデックスや迅速な角度切替が必要な用途に適します：仕分け・包装機、ロボットアクチュエータ、スマートロック・アクセス制御、自動車の通気・流体アクチュエータ、HVAC制御、診断・医療機器、カメラ・光学機器、その他産業用オートメーション。

利点と欠点

• 利点：高速応答、小型、省スペースでの高トルク、精密な角度再現性、低メンテナンス、ダンピング・騒音低減オプション。
• 欠点：回転角が固定/既定であるため連続回転に制約、過負荷や連続運転時はエネルギー消費と熱問題が発生しやすく、連続運転向け設計や冷却の配慮が必要。

重要な実務上の注意

• スイッチング時間は非常に短くなる場合がある（サイズや負荷により5

...

電圧: 12 V - 89 V
強度: 5 N
ストローク: 2 µm - 6 µm

... 概要
管状ラッチ式ソレノイドは、バイスタブル（ラッチ）機構を備えたコンパクトな電磁アクチュエータで、直線運動を提供します。作動後に連続電力を必要とせず位置を保持できるため、消費電力と発熱が低減されます。一般的な構成要素は、管状ハウジング、精密巻線、プランジャーアセンブリ、オプションの永久磁石、復帰機構および取り付け機構です。主な用途：アクセス制御、スマートロック、自動販売機、産業用オートメーション、医療機器、セキュリティ機器など。

特長

• 高い磁気効率を実現するコンパクトな管状構造。
• ラッチ機構により切替時のみエネルギーを消費し、低消費電力を実現。
• 静音で信頼性の高い保持性能。
• 用途に合わせて複数の電圧、ストローク、保持力の選択が可能。
• 耐久性のある設計で取り付けが容易。

用途

• スマートドアロック、キャビネットロック、ホテルのセキュリティ機器（バッテリー駆動ソリューション）。
• 自動販売機のロック・分配機構。
• 産業用オートメーション：駆動、位置決め、インターロック。
• 小型・低騒音が求められる医療機器や自動医療キャビネット。
• 自動車の作動（給油口、セーフティ機構）、通信機器、銀行・ロッカーシステム。

長所と短所

• 長所：省エネルギー（保持に連続電流不要）、応答速度が速い、静音、小型、電圧/ストローク/力の幅広い選択肢、長寿命。
• 短所：基本的なプッシュプル型より内部構造が複雑（コスト増の可能性）、電源の不安定に敏感、高温で永久磁石が劣化することがある、モーター駆動のアクチュエータに比べてストロークが短い傾向。

トラブルシューティングと保守

• 正しいラッチ/リリースのために定格電圧に合った供給電圧を確認してください。
• 配線やコネクタの緩み、損傷、腐食を点検してください。
• ソレノイドが動作しない場合はコントローラやヒューズを確認してください。
• プランジャーの動きが悪い場合は、管状ハウジングやプランジャー周辺のほこりや異物を清掃してください。
• 過負荷、不適切な電圧、換気不足による過熱に注意し、コイル絶縁の損傷を防いでください。
• 保持力低下は磁気劣化の兆候、騒音や振動は取り付けの緩みや摩耗部品が原因の可能性があります。

選定方法
必要な動作電圧、保持力（安全余裕を含む）、ストローク長（力を最適化）、使用周期（間欠/連続）、周囲条件（温度、湿度、防水要否）、応答速度、想定寿命、取り付け条件および必要なカスタムプランジャーや取り付けオプションを評価して選定してください。

管状ラッチ式 ...

電圧: 3.6 V - 24 V
強度: 2.94 N
ストローク: 3 mm - 5 mm

... Overview
WL0837 バイスタブルラッチソレノイドは、平均消費電力を低く抑えて状態を保持する用途向けに設計された電気機械式アクチュエータです。永久磁石により一度の極性依存の短いパルス後にプランジャを二つの安定位置のいずれかに保持し、保持電流を不要にします。コンパクト設計は、バッテリ駆動やスペース制約、セーフティクリティカルなシステムに適しています（産業、車載、セキュリティ分野）。

Product overview (compact bistable ...

電圧: 9 V
強度: 0.1 kgf
ストローク: 2.7 mm

... 概要
マイクロチューブラーソレノイドは、電気エネルギーを精密な直線運動に変換するコンパクトな電磁アクチュエータです。型番WL0916は、狭小スペースでの繰り返し可能なプッシュ/プル動作に適した管状構造と小型ストロークを示します。

主要製品説明
プッシュおよびプルの各構成で提供され、継ぎ目のないチューブ式ケース、精密に巻かれた銅コイル、低摩擦コーティングを施したステンレス製プランジャー、内部リターンスプリングを備えます。電気的オプションはDC3V〜24V、使用率は断続・連続（モデル依存）など。IP67までの防護やISO ...

電圧: 6 V - 48 V
強度: 2.6 N
ストローク: 2 mm - 5 mm

... 製品概要
ラッチ式直流ソレノイド WL1037 は、内部永久磁石を用いてピストン位置を保持する二安定（ビステーブル）電磁アクチュエータです。短い直流パルスで伸び/縮みの二つの安定状態を切り替え、遷移時のみエネルギーを消費します。

主な特長

• 二安定（ラッチ）動作：保持電流なしで位置を維持。
• パルス駆動：短いパルス（ミリ秒）で作動。
• ラッチ時は連続通電不要。
• プッシュプル動作モデル、コンパクト設計。
• 対応電圧：3

...

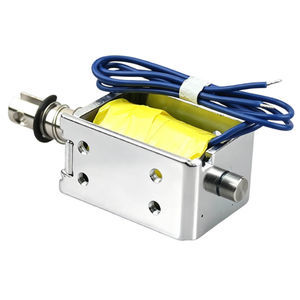

電圧: 12 V
強度: 2 N - 3 N
ストローク: 3 mm - 5 mm

... 概要
ミニプッシュプルソレノイドは、銅製コイルで磁場を発生させて電気エネルギーを直線運動に変換する電磁アクチュエータです。電流の方向を変えることで、鋼製プランジャーに押しまたは引きの作用を与えます。これらの小型DCデバイスは応答が速く、スペース制約のある装置やOEM機器への組み込みに適しています。

主な特長

• 限られたスペースへの取り付けに適したコンパクトで軽量な設計
• 正確な押し引きの直線運動を実現する高速応答と高い繰返し精度
• 比較的低消費電力で効率的に力を発生
• 銅コイル、精密プランジャー、耐久性のあるハウジングによる堅牢な構造
• 複数のDC電圧（3V、5V、6V、12V、24V）およびカスタマイズ可能なストローク長や取付形状に対応
• 感度の高い機器にも適した低騒音動作

製品概要（DCプッシュプルソレノイド）
典型的な構成は銅コイル、ハウジング、プランジャー、スプリング、出力軸を含みます。通電時にコイルは磁場を作りプランジャーを動かして押しまたは引きの動作を行い、通電停止時は内部スプリングがプランジャーを初期位置に戻します。オープン、チューブ型、ラッチ型（latching）やカスタムタイプの構成が可能です。一般的な動作電圧はDC3V、6V、12V、24Vです。ストロークと出力力は用途に応じて選定します。

用途

• 産業用自動化（バルブ駆動、部品仕分け、位置決め）
• スマートロックおよびアクセスコントロールシステム
• 自動販売機（供給・釣銭機構）
• 医療機器（試験機器、液体供給、診断装置）
• オフィス機器（プリンター、スキャナーの用紙送り）
• 車載部品（燃料フラップロック、トランスミッションロック、シート調整）

利点

• コンパクトで高速な動作、取り付けが容易
• 低メンテナンスで信頼性の高い設計
• 大型アクチュエータと比べて省エネルギーで、OEM向けに容易にカスタマイズ可能
• 推奨条件下で良好な繰返し性と長寿命

欠点

• 大型アクチュエータに比べストロークが制限され、出力力は中程度
• 連続運転で発熱する可能性があるため、デューティサイクルや熱管理に注意が必要
• ストローク増加に伴い力が低下する；不適切な電圧や過負荷は寿命を短くする
• 過酷環境では湿気や粉塵への保護が必要

トラブルシューティング ...

電圧: 12, 24 V
強度: 10 N - 20 N
ストローク: 5 mm - 10 mm

... 製品概要
WL4020 チューブ型プッシュプルソレノイドは、産業用途向けに高速で再現性のある押し／引きの直線運動を提供する電気機械式アクチュエータです。標準構成は銅線コイル、鋼製プランジャー、戻りばね、亜鉛メッキされた炭素鋼ハウジングで構成されます。（注：製品ページ参照 WL4020、データシート表記 WL4042。）

主な特徴

• 狭いスペースに組み込みやすいチューブ型コンパクト設計
• 応答時間はミリ秒オーダー、繰り返し精度の高い直線移動
• 短ストロークで安定した押し／引き出力
• DC12V/24V

...

電圧: 6 V - 24 V
強度: 0.2 N - 2 N
ストローク: 1 mm - 5 mm

... 製品概要
ソレノイド プッシュプルアクチュエーター WL0420 は、コンパクトな設置向けに設計された電磁式の直線アクチュエーターです。DC駆動で、往復（プッシュ／プル）の線形動作を提供し、ストローク、取り付け方式、動作サイクルを用途に合わせて設定できます。

特長

• 狭小スペースに対応するコンパクト設計
• 高速応答と双方向での再現性のある直線動作
• 各種DC電圧および動作サイクルに対応
• カスタマイズ可能：ストローク長、取り付け方法、出力力、コイル仕様
• 材料：銅コイル、低炭素鋼フレーム、鉄製プランジャ、ステンレス製シャフト、リターンスプリング

用途

• 産業用自動化：仕分けモジュール、包装機構、アクチュエータサブシステム
• セキュリティ・ロック：電気錠、キャビネットロック、アクセスパネル
• 自動販売機：製品解放・ロック機構
• 自動車：トランク解放、給油口ロック、ヘッドライトアクチュエータ
• 医療機器：バルブ駆動、機械的スイッチ要素
• 家電：洗濯機、コーヒーメーカー、プリンター

カスタマイズとオプション

• 電圧オプション：5V、12V、24Vなどの一般的なDC電圧、要望に応じたAC設計
• 調整可能項目：ストローク、出力力、コイル巻数、取り付け形状
• 連続運転仕様は専用のコイルおよび熱管理を要する

利点と欠点

• 利点：構造が単純、応答速度が速い、量産に適した費用対効果、コンパクト
• 欠点：連続運転時の発熱、ストローク増加に伴う力の低下、モーター駆動アクチュエータに比べてストロークが制限される、動作音が発生する場合がある、高温で磁力が低下する可能性

仕様 ...

電圧: 3 V - 24 V
強度: 0.5 N - 1 N
ストローク: 2 mm - 5 mm

... 概要
ミニプッシュプルソレノイドは、銅線コイルに電流を通して磁場を発生させ、その磁場で金属プランジャを移動させることで電気エネルギーを精密な直線運動に変換する小型の電気機械デバイスです。取り付け向きにより押し動作（プッシュ）または引き動作（プル）に設定できます。ミニプッシュプルソレノイドは、スマートロック、自動販売機、医療機器、ロボティクスなど、短い行程でコンパクトかつ高速・精密な機械動作が求められる用途で広く使われます。

要約
ミニプッシュプルソレノイドは小型で応答が速く構造が単純なため、設置スペースが限られるが信頼できる直線運動が必要な用途に適しています。設計者は電圧、行程長、出力力に基づきバリアントを選定します。

動作原理

• 銅線コイルに電流が供給されます。
• コイルの周囲に磁場が発生します。
• ソレノイド内の強磁性プランジャが磁場に引き寄せられ、直線運動（構成によりプッシュまたはプル）を生じます。
• 電源が切れると復帰用スプリング（または同等品）がプランジャを戻します。
• 単純な磁気引力により高速で精密、繰り返し可能な直線動作が得られます。

用途

• 産業用自動化（作動、制御機構）
• スマートロックおよび電気錠システム
• 自動販売機（製品解放機構）
• 医療機器（精密な直線作動を要するバルブ、ポンプ）
• ロボティクス（機構用の直線アクチュエータ）
• オフィス機器：プリンター、POS/レジ、電子ロッカー

利点と欠点

• 利点：狭小スペースに適したコンパクトさ、応答速度の速さ、単純で信頼性の高い電磁動作、比較的低コスト、複数の電圧/行程/力バリエーションが利用可能、機械部品が少なく寿命が長い。
• 欠点：大型の電磁装置と比べて最大出力力が制限される、通常行程は短い、高負荷や連続運転ではコイルの発熱が問題となる場合があるため熱対策が必要、誤動作や過熱を避けるため正しい電圧指定が必要。

設計・選定ガイド

• 供給電圧（一般的に5V、12V、24V

...

電圧: 60, 24, 48, 12 V
強度: 1 N - 20 N
ストローク: 2 mm - 10 mm

... 製品概要
WL3257 チューブ型プッシュプルソレノイドは、産業用オートメーション向けに設計されたコンパクトな電磁リニアアクチュエータです。円筒形の磁気回路により小型で高い出力密度を実現します。プッシュ、プル、プッシュプルの構成が可能で、ストローク、電圧、出力力を機械組み込みに合わせて選択できます。

動作原理

• 電気入力：銅コイルに直流電圧を印加します。
• 磁界の生成：コイルに流れる電流が鉄心周囲に磁界を発生させます。
• プランジャ移動：磁界がチューブ内のプランジャを動かします。
• 機械出力：プランジャの直線移動が押しまたは引きの力を発生します。
• 復帰：電源オフ時は内蔵スプリングまたは外部機構でプランジャが戻ります。
• 出力力は巻数、電流、磁性材料、エアギャップ、ストローク、機械設計に依存します。

主な特徴

• 高い力密度と精密なストローク制御。
• 磁気効率を高め摩擦を低減する円筒ハウジング。
• 狭小な設置スペースに対応するコンパクト設計。
• 電圧、ストローク、出力レベル、取り付け方法のカスタマイズ可能。
• CNC加工、精密プレス、

...
