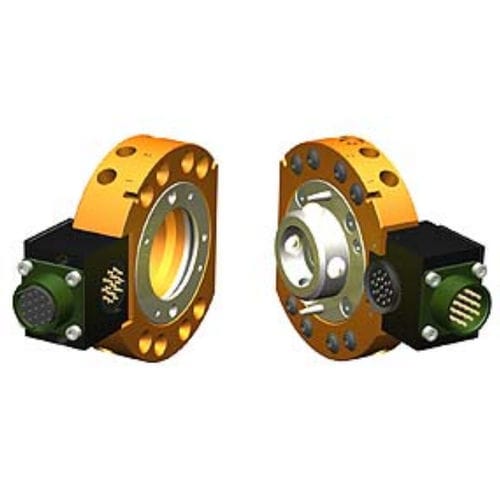

Visão geralO QC-21-E da ATI é um trocador de ferramenta robótico pneumático projetado para troca totalmente automatizada de efetores em ambientes industriais de alto ciclo. Proporciona travamento seguro com acionamento No-Touch, passagens pneumáticas integradas e alta repetibilidade posicional para manter o tempo de atividade do robô e permitir trocas rápidas de ferramenta.
Principais características- (8) portas passantes pneumáticas 1/8 BSPP / 1/8 NPT em um conjunto acoplado compacto de 0,794 kg (1,75 lb)
- Tecnologia de travamento No-Touch que permite até 2,03 mm (0,08 in) de separação das placas durante o travamento
- Mecanismo de travamento patenteado fail-safe que minimiza a força sobre o pistão
- Suporta múltiplos padrões de montagem através de placas de interface; uma face plana disponível para montagem de módulos utilitários
- Recursos de alinhamento para resistência torsional
- Sensores Lock/Unlock opcionais
Especificações técnicas- Modelo / SKU: QC-21-E
- Tipo de acionamento: Pneumático
- Força de travamento @ 80 psi (5,5 bar): 2300 N (≈ 520 lbf)
- Distância máxima de travamento: 2,03 mm (0,08 in)
- Tamanhos das portas passantes: (8) 1/8 NPT; G 1/8 (BSPP)
- Quantidade de portas passantes pneumáticas: 8
- Repetibilidade posicional: 0,0152 mm (0,0006 in)
- Limite de carga útil sugerido: 25 kg (55 lb)
- Capacidade de momento estático X/Y: 56,5 Nm (≈ 500 lbf-in)
- Capacidade de momento estático Z: 35 Nm (≈ 310 lbf-in)
- Peso lado master: 0,476 kg (1,05 lb)
- Peso lado ferramenta: 0,318 kg (0,7 lb)
- Peso acoplado: 0,794 kg (1,75 lb)
- Tipo de pulso do robô: Padrão
- Cor: Preto
- Roscas das portas: BSPP / G e opções NPT
Montagem e compatibilidade- Compatível com vários padrões de montagem via placas de interface para flanges de robô comuns
- Uma face plana para montagem de módulos utilitários ou adaptadores personalizados
- Indicado para aplicações robóticas de alto ciclo e ambientes industriais severos
Materiais e opções- Todos os componentes de travamento em aço inox Rc58
- Sensores Lock/Unlock opcionais para feedback de automação
- Projetado para operação com baixa manutenção e longa vida útil
