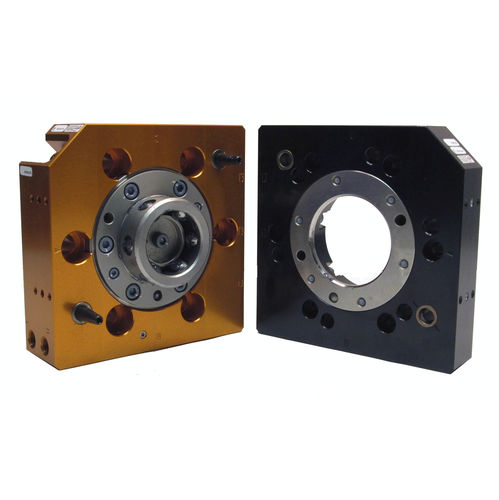

Trocador de ferramentas para robôs QC-46-E
pneumáticocom atuador pneumático

Trocador de ferramentas para robôs - QC-46-E - ATI Industrial Automation - pneumático / com atuador pneumático
Trocador de ferramentas para robôs - QC-46-E - ATI Industrial Automation - pneumático / com atuador pneumático
Trocador de ferramentas para robôs - QC-46-E - ATI Industrial Automation - pneumático / com atuador pneumático - imagem - 2
Guardar nos favoritos
Comparar

Características

Aplicações
para robôs
Tipo
pneumático
Controle
com atuador pneumático

Descrição

Visão geral
O QC-46-E é um trocador de ferramentas robótico que permite a troca totalmente automatizada de efetores com travamento seguro, passagem de utilitários e alta repetibilidade posicional. Projetado para ambientes industriais de alto ciclo, reduz tempos de inatividade e aumenta a flexibilidade das células robóticas.

Principais características
  • Quatro (4) superfícies planas para montagem de módulos utilitários; a face C suporta montagem central/dupla de até dois módulos sem adaptador.
  • Tecnologia de travamento No-Touch permite até 2,5 mm de separação das placas durante o travamento.
  • Mecanismo de travamento patenteado fail-safe que minimiza a força no pistão para engate confiável.
  • Montagem direta ao padrão de fixação ISO 100 mm do pulso do robô para minimizar a altura de acoplamento; também suporta outros padrões.
  • Todas as peças de travamento são fabricadas em aço inoxidável Rc58 para resistência ao desgaste.
  • Recursos de alinhamento no corpo do trocador melhoram a resistência torcional e a capacidade de manutenção.
  • Sensoramento integrado de trava/destrava para comunicação de status; nenhum SIP necessário.


Variações / Opções
  • Opções de rosca dos portos: BSPP/G ou NPT.
  • As SKUs/IDs das variações do produto estão listadas na página do produto para cada opção de rosca.


Especificações técnicas
  • Força de travamento @ 80 psi (5,5 bar): 5800 N
  • Distância máxima de travamento: 2,54 mm
  • Tamanhos dos portos passantes: Não especificado na página
  • Quantidade de portos passantes pneumáticos: Não especificado na página
  • Repetibilidade posicional: 0,0152 mm
  • Limite de carga sugerido: 70 kg
  • Capacidade de momento estático X/Y: 226 Nm
  • Capacidade de momento estático Z: 150 Nm
  • Peso lado master: 1,95 kg
  • Peso lado ferramenta: 1,03 kg
  • Peso acoplado: 2,98 kg
  • Tipo de acionamento: Pneumático
  • Tipo de pulso do robô: Padrão (ISO 100 mm)
  • Cor: Preto
  • Rosca dos portos (padrão): BSPP/G
  • Número do modelo / SKU: QC-46-E
