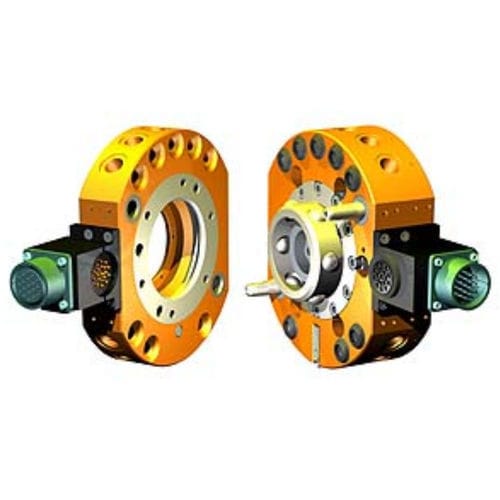

Trocador de ferramentas para robôs QC-110

automático

-Excelente relação força/peso. -A tecnologia de bloqueio No-Touch permite uma separação da placa até 0,12 polegadas (3,0 mm) ao bloquear. -O desenho patenteado do mecanismo de travamento Fail-Safe resulta em baixa força actuando sobre o pistão. -O grande diâmetro do pistão e o curso da esfera para fora aumentam a capacidade do momento. -Todas as peças de bloqueio feitas de aço inoxidável Rc58. -A detecção interna de bloqueio/desbloqueio reduz a altura da pilha. -Não é necessário SIP. -Suporta módulos eléctricos DeviceNet. -Parafusos directamente ao círculo de parafusos de 125 mm. -Placas de interface disponíveis para outros círculos de parafusos. -O sensor pronto a trancar é de série com DeviceNet. Pode ser encomendado separadamente para todas as outras aplicações. Limite de carga útil sugerido: - 330 lb Força de travamento a 80 psi (5,5 bar): - 2700 lb Capacidade do Momento Estático (X & Y): - 6940 lbf-in Capacidade do Momento Estático (Z): - 6940 lbf-in Repetibilidade posicional - (X, Y, & Z): - 0,0006 em Peso - quando acoplado: - 13 lb Peso mestre: - 8 lb Peso da ferramenta: - 5 lb Distância máxima entre Master & Tool plate antes do bloqueio a 87 psi (6 bar): - 0,12 em Portos de passagem pneumática (qty) Tamanho: - O QC-110 padrão tem (8) 3/8 NPT e G14 tem (8) G 1/4 (BSPP)
