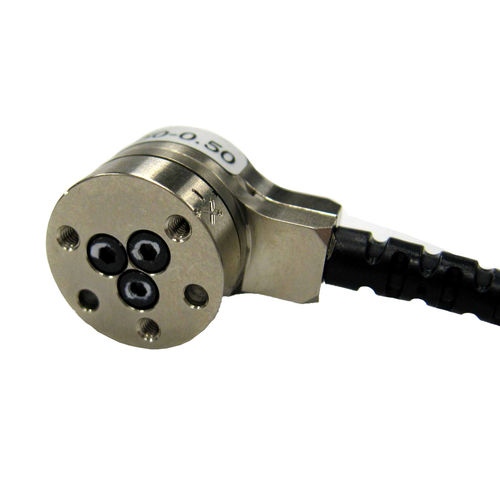

Sensor de força e torque de 6 eixos Nano17
analógico0–10 Vcom saída de tensão

Sensor de força e torque de 6 eixos - Nano17 - ATI Industrial Automation - analógico / 0–10 V / com saída de tensão
Sensor de força e torque de 6 eixos - Nano17 - ATI Industrial Automation - analógico / 0–10 V / com saída de tensão
Sensor de força e torque de 6 eixos - Nano17 - ATI Industrial Automation - analógico / 0–10 V / com saída de tensão - imagem - 2
Sensor de força e torque de 6 eixos - Nano17 - ATI Industrial Automation - analógico / 0–10 V / com saída de tensão - imagem - 3
Guardar nos favoritos
Comparar

Características

Tipo
de 6 eixos
Saída
analógico, 0–10 V, com saída de tensão, CAN, EtherCAT P, Ethernet, ProfiNet, RS-485, RS422
Força

50 N

Torque

0,5 Nm
(0,37 ft.lb)

Descrição

Visão geral do produto
  • Detecção de força/torque 6 eixos – Mede forças e torques Fx, Fy, Fz, Tx, Ty, Tz até 50 N de força e 0,5 Nm de torque para manipulação sensível e aplicações táteis.
  • Fator de forma compacto – O menor sensor comercial de 6 eixos com eletrônica externa, adequado para cargas baixas a médias e espaços de instalação reduzidos.
  • Saída analógica (+/-10V) – Fornece feedback de força/torque em tempo real, compatível com PLCs, controladores e sistemas de aquisição de dados.
  • Alta resistência mecânica – Construção em aço inoxidável cortado por EDM; valores máximos de sobrecarga uniaxial entre 3,1× e 13,8× a capacidade nominal.
  • Alta relação sinal/ruído – Strain gauges de silício produzem sinal ~75× mais forte que gauges convencionais; amplificado para minimizar ruído.
  • Grau de proteção – IP20 padrão; variantes selecionadas disponíveis com IP65 ou IP68 conforme configuração e saída de cabo.


Informações adicionais do produto
  • Modelo exibido: Nano17-E-1.8-IFPS
  • Número da peça exibido: Nano17-E-1.8-IFPS
  • Variantes disponíveis: Nano17-E-1.8-IFPS, Nano17-E-5-IFPS, 9105-TW-NANO17-E-1.8, 9105-TW-NANO17-E-5 e múltiplas opções de comunicação/interface (Analog mV/V, EtherCAT/RS485, Ethernet/RS422, EtherNet/IP & CAN, PROFINET) com diferentes saídas de cabo e classificações IP.


Especificações técnicas
  • Faixa de medição: 50 N / 0,5 Nm
  • Faixa de detecção: Força X/Y ±50 N; Torque X/Y ±0,5 Nm; Força Z ±70 N; Torque Z ±0,5 Nm
  • Resolução: Força X/Y 0,0125 N; Torque X/Y 0,06 Nm; Força Z 0,0125 N; Torque Z 0,0625 Nm
  • Sobrecarga uniaxial: Força X/Y ±250 N; Força Z ±480 N; Torque X/Y ±1,6 Nm; Torque Z ±1,8 Nm
  • Rigidez: Força X/Y 8,2×10^6 N/m; Força Z 1,1×10^7 N/m; Torque X/Y 2,4×10^2 Nm/rad; Torque Z 3,8×10^2 Nm/rad
  • Frequência ressonante: Fx/Fy/Tz 7200 Hz; Fz/Tx/Ty 7200 Hz
  • Altura: 14,5 mm; Diâmetro: 17 mm; Peso: 0,00907 kg
  • Classificação de interface: IP20 (variantes IP65/IP68 disponíveis)
  • Comunicação (exemplo): Analógico (+/-10V); outras interfaces disponíveis
  • Precisão (escala total): 0,75–1,25% (dependente do eixo)
  • Latência: <1 ms; Taxa de amostragem: 40 kHz (total; por eixo depende do DAQ)
  • Conector (exemplo): Amphenol redondo 12 pinos (dependente da variante)
