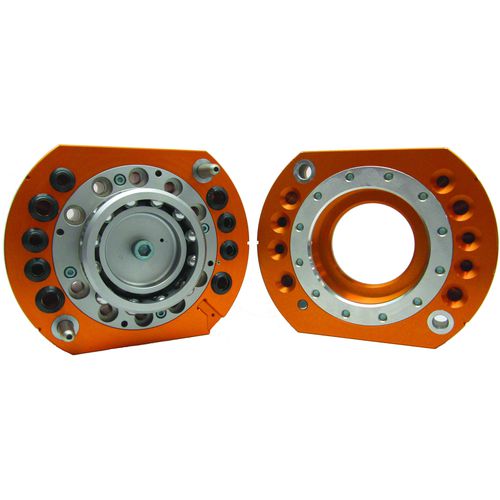

Visão geral do produtoOs trocadores de ferramentas robóticos QC-160-E da ATI permitem a troca automatizada de end-effectors com bloqueio seguro fail-safe, passagens de utilidades integradas e alta repetibilidade posicional. Projetados para aplicações industriais de alto ciclo, reduzem tempos de inatividade e aumentam a flexibilidade das células robotizadas.
Principais características- (5) 3/8 G (BSPP) e (4) 1/2 G (BSPP) portas pneumáticas integradas em um conjunto acoplado de 9,3 kg
- Tecnologia No-Touch que permite até 3,0 mm de separação das placas durante o bloqueio
- Mecanismo de bloqueio patenteado fail-safe que resulta em baixa força atuando no pistão e engate confiável
- Montagem direta ao pulso ISO 125 mm para minimizar altura de empilhamento; suporta outros padrões de montagem
- Todas as peças de bloqueio em aço inox Rc58 para resistência ao desgaste
- Duas superfícies planas para montar até quatro módulos utilitários sem adaptadores
- Recursos de alinhamento no corpo para maior resistência à torção e melhor manutenção
- Sensoriamento integrado de bloqueio/desbloqueio para comunicação de status (nenhum SIP separado necessário)
Especificações (tabela)Força de bloqueio @ 80 psi (5,5 bar): 31.000 N (≈ 7.000 lbf)
Distância máxima de bloqueio: 2 mm (≈ 0,0787 in)
Tamanhos de portas de passagem: (5) 3/8 NPT; (4) 1/2 NPT (variantes de rosca BSPP/G disponíveis)
Quantidade de portas pneumáticas de passagem: 5
Repetibilidade posicional: 0,0152 mm (≈ 0,0006 in)
Limite de carga útil sugerido: 300 kg (≈ 660 lb)
Capacidade momento estático X/Y: 2.710 Nm
Capacidade momento estático Z: 2.260 Nm
Peso lado master: 6,44 kg
Peso lado ferramenta: 2,86 kg
Peso acoplado: 9,3 kg
Tipo de acionamento: Pneumático
Tipo de pulso do robô: Padrão (montagem ISO 125 mm)
Cor: Preto
Roscas de porta: Opções BSPP/G ou NPT
Características técnicas- Número do modelo (SKU mostrado na página): QC-160-E
- Força de bloqueio (a 80 psi / 5,5 bar): 31.000 N (≈ 7.000 lbf)
- Distância máxima de bloqueio: 2 mm
- Portas pneumáticas de passagem: 5 no total; tamanhos: (5) 3/8 NPT e (4) 1/2 NPT (opção BSPP/G)
- Repetibilidade posicional: 0,0152 mm
- Limite de carga útil sugerido: 300 kg
- Capacidade momento estático X/Y: 2.710 Nm; Z: 2.260 Nm
- Pesos: Master 6,44 kg; Ferramenta 2,86 kg; Acoplado 9,3 kg
- Acionamento: Pneumático
- Montagem: Direto ao pulso ISO 125 mm (suporta outros padrões)
- Material: peças de bloqueio em aço inox Rc58
- Acabamento / Cor: Preto
