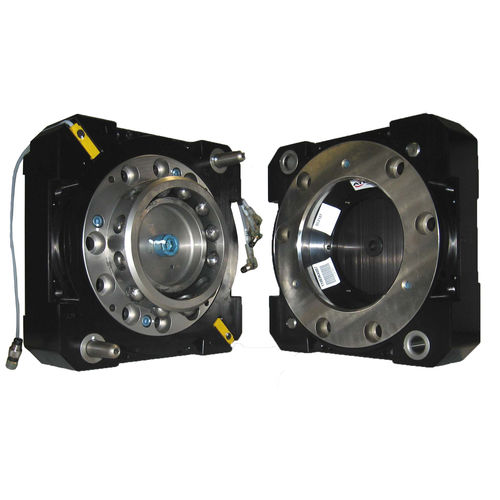

Trocador de ferramentas para robôs QC-213

automático

-Construção Modular: Alta potência, refrigerante, servo, DeviceNet, e capacidades de sinal discreto são incorporadas em módulos separados, facilitando a manutenção - aumentando a uniformidade e a flexibilidade para o cliente. -Capacidade e Força de Momento Extremamente Alta: O QC-213 utiliza o mesmo mecanismo de bloqueio comprovado que os Trocadores de Ferramentas da Série QC-210 - excedendo as especificações de carga do robô de 200kg. -Cablagem interna: Suporta opções de válvula integrada e DeviceNet - facilitando a adição e remoção da válvula e do módulo DeviceNet. -Fácil de vestir: Os módulos são concebidos para colocar as portas eléctricas, pneumáticas e de água em linha. Os módulos podem ser rearranjados no Trocador de Ferramentas para acomodar as necessidades de vestuário. -Redução de peso e tamanho: O peso e o tamanho são mantidos tão pequenos quanto possível sem reduzir a fiabilidade ou o desempenho. -Padrão de montagem personalizado - ver Desenho. Limite de carga útil sugerido: - 660 lb Força de travamento a 80 psi (5,5 bar): - 7000 lb Capacidade do Momento Estático (X & Y): - 24000 lbf-in Capacidade do Momento Estático (Z): - 20000 lbf-in Repetibilidade posicional - (X, Y, & Z): - 0,0006 em Peso - quando acoplado: - 27.8 lb Peso mestre: - 18.4 lb Peso da ferramenta: - 9.4 lb Distância máxima entre Master & Tool plate antes do bloqueio a 87 psi (6 bar): - 0,1 em
