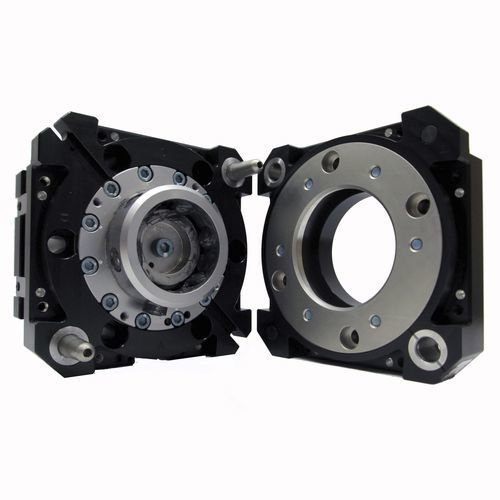

Trocador de ferramentas para robôs QC-113
automáticopneumáticocom atuador pneumático

Trocador de ferramentas para robôs - QC-113 - ATI Industrial Automation - automático / pneumático / com atuador pneumático
Trocador de ferramentas para robôs - QC-113 - ATI Industrial Automation - automático / pneumático / com atuador pneumático
Trocador de ferramentas para robôs - QC-113 - ATI Industrial Automation - automático / pneumático / com atuador pneumático - imagem - 2
Guardar nos favoritos
Comparar

Características

Aplicações
para robôs
Tipo
automático, pneumático
Controle
com atuador pneumático
Outras caraterísticas
de alta velocidade

Descrição

Visão geral
O troca-ferramentas robótico QC-113 permite a troca automatizada de end-effectors com bloqueio seguro, mecanismo fail-safe e detecção integrada. Projetado para aplicações industriais de alto ciclo e ambientes severos, monta diretamente em padrão Nitta XC-60 personalizado e utiliza acionamento pneumático. Todas as peças de travamento são em aço inox Rc58.

Características
  • Tecnologia de travamento No-Touch — permite até 3,0 mm de separação das placas durante o travamento
  • Mecanismo de travamento patenteado Fail-Safe com baixa força sobre o pistão
  • Montagem direta no padrão Nitta XC-60 personalizado
  • Utiliza os mesmos adaptadores de ar e válvula e opções de detecção que o QC-210 para compatibilidade
  • Todas as peças de travamento em aço inox Rc58
  • Placas para montagem de módulos utilitários (2 ou 4 opções conforme configuração)
  • Recursos de alinhamento no corpo para maior resistência à torção e melhor manutenibilidade
  • Detecção Lock/Unlock integrada para comunicar status (nenhum SIP necessário)


Especificações técnicas
  • Força de travamento @ 80 psi (5,5 bar): 12000 N (≈ 2700 lbf)
  • Distância máxima de travamento: 3,05 mm (≈ 0,12 in)
  • Folga operacional No-Touch: até 3,0 mm
  • Tamanhos de portas passthrough: configuráveis — consultar o fabricante
  • Quantidade de portas pneumáticas passthrough: configuráveis — consultar o fabricante
  • Repetibilidade posicional: 0,0152 mm (≈ 0,0006 in)
  • Limite de carga sugerido: 150 kg (≈ 330 lb)
  • Capacidade de momento estático X/Y: 784 Nm (≈ 6940 lbf·in)
  • Capacidade de momento estático Z: 565 Nm (≈ 5000 lbf·in)
  • Peso lado Master: 4,76 kg (≈ 10,5 lb)
  • Peso lado ferramenta: 2,27 kg (≈ 5,0 lb)
  • Peso acoplado: 7,03 kg (≈ 15,5 lb)
  • Tipo de acionamento: Pneumático
  • Tipo de punho do robô: Padrão
  • Cor: Preto
  • Roscas das portas: configuráveis — consultar o fabricante
