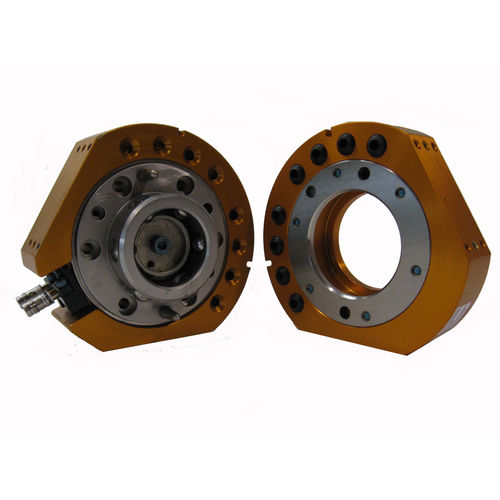

Trocador de ferramentas para robôs QC-40Q

automáticode came

-Duas vezes a força do QC-20. -A tecnologia de bloqueio No-Touch permite uma separação da placa até 0,12 polegadas (3,0 mm) ao bloquear. -O desenho patenteado do mecanismo de travamento Fail-Safe resulta em baixa força actuando sobre o pistão. -O grande diâmetro do pistão e o curso da esfera para fora aumentam a capacidade do momento. -Todas as peças de bloqueio feitas de aço inoxidável Rc58. -Buchas de longa duração para passagem pneumática. -(8) conexões para passagem de ar ou vácuo através do Trocador de Ferramentas. -(2) conexões para fornecer pressão pneumática para acoplar e desacoplar o Trocador de Ferramentas. -Os sensores de proximidade internos são concebidos no corpo da placa principal para verificar a posição de bloqueio/desbloqueio do pistão e da came. Os sensores fornecem os sinais de bloqueio e desbloqueio (L/U) através dos cabos dos sensores fornecidos. -(2) Flats disponíveis para montagem de módulos de padrão J16 para suporte de várias passagens de utilidade, tais como sinal, fluido/ar, e energia. Outros módulos podem ser montados com placas adaptadoras. Limite de carga útil sugerido: - 110 lb Força de travamento a 80 psi (5,5 bar): - 1300 lb Capacidade do Momento Estático (X & Y): - 2000 lbf-in Capacidade do Momento Estático (Z): - 2000 lbf-in Repetibilidade posicional - (X, Y, & Z): - 0,0006 em Peso - quando acoplado: - 4.05 lb Peso mestre: - 2.75 lb Peso da ferramenta: - 1,3 lb Distância máxima entre Master & Tool plate antes do bloqueio a 87 psi (6 bar): - 0,12 em Portos de passagem pneumática (qty) Tamanho: - (8) 1/8 TNP
