Trocador de ferramentas para robôs QC-50
automáticopneumáticocom atuador pneumático

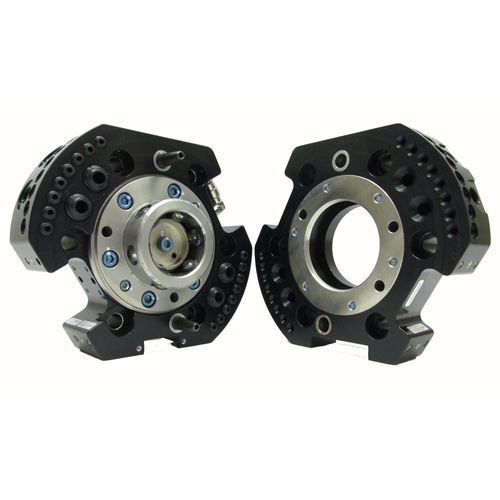

Trocador de ferramentas para robôs - QC-50 - ATI Industrial Automation - automático / pneumático / com atuador pneumático
Trocador de ferramentas para robôs - QC-50 - ATI Industrial Automation - automático / pneumático / com atuador pneumático
Trocador de ferramentas para robôs - QC-50 - ATI Industrial Automation - automático / pneumático / com atuador pneumático - imagem - 2
Guardar nos favoritos
Comparar

Características

Aplicações
para robôs
Tipo
automático, pneumático
Controle
com atuador pneumático

Descrição

Visão geral do produto
O trocador de ferramentas QC-50 permite a troca totalmente automatizada de efetores finais com travamento seguro, passagens pneumáticas integradas e alta repetibilidade posicional. Projetado para ciclos elevados e ambientes severos, minimiza a altura de empilhamento com montagem direta em pulso robótico ISO 100 mm e suporta módulos utilitários modulares.

Principais características
  • Projeto pneumático compacto com (16) passagens M5 e (4) 1/8 BSPP (20 no total)
  • Tecnologia de travamento No-Touch que permite até 3,0 mm de separação das placas durante o travamento
  • Mecanismo de travamento patenteado fail-safe que resulta em baixa força sobre o pistão
  • Montagem direta em pulso ISO 100 mm para minimizar a altura de empilhamento; suporta outros padrões de montagem
  • Componentes de travamento em aço inox Rc58
  • Quatro superfícies planas para montagem de módulos utilitários (sinal, fluido/ar, elétrico)
  • Recursos de alinhamento no corpo para maior resistência à torção e melhor manutenibilidade
  • Detecção integrada de Travar/Destravar para comunicar o estado; nenhum SIP necessário


Especificações técnicas
  • Força de travamento @ 80 psi (5,5 bar): 5800 N
  • Distância máxima de travamento: 2,54 mm
  • Tamanhos das portas de passagem: (16) M5 e (4) 1/8 BSPP
  • Quantidade de portas pneumáticas de passagem: 20
  • Repetibilidade posicional: 0,0152 mm
  • Limite de carga útil sugerido: 50 kg
  • Capacidade de momento estático X/Y: 226 Nm
  • Capacidade de momento estático Z: 226 Nm
  • Peso lado master: 1,53 kg
  • Peso lado ferramenta: 0,78 kg
  • Peso quando acoplado: 2,31 kg
  • Tipo de acionamento: Pneumático
  • Tipo de pulso robô: Standard
  • Cor: Preto
  • Rosca das portas: BSPP/G
