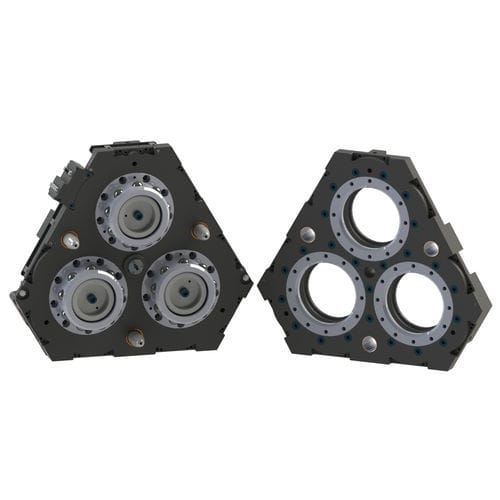

Trocador de ferramentas para robôs QC-1310

automático

-Construção Modular: Alta potência, líquido refrigerante, servo, fieldbus e capacidades de sinal discreto são incorporados em módulos separados, facilitando a manutenção - aumentando a uniformidade e a flexibilidade para o cliente. -Capacidade e Força de Momento Extremamente Alta: O QC-1310 utiliza o mesmo mecanismo de bloqueio comprovado que os Trocadores de Ferramentas da Série QC-310 - excedendo as especificações de carga do robô de 2300 kg. -Cablagem interna: Suporta opções de válvulas integradas e módulos de controlo - facilitando a adição e remoção de módulos. -Altura de empilhamento quando bloqueado: 5.20 polegadas (132,2 mm) (Não inclui placa de interface necessária). -Sensores de bloqueio e desbloqueio integrados disponíveis. Limite de carga útil sugerido: - 6600 lb Força de travamento a 80 psi (5,5 bar): - 26000 lb Capacidade do Momento Estático (X & Y): - 97500 lbf-in Capacidade do Momento Estático (Z): - 111000 lbf-in Repetibilidade posicional - (X, Y, & Z): - 0,0006 em Peso - quando acoplado: - 142 lb Peso mestre: - 95 lb Peso da ferramenta: - 47 lb Distância máxima entre Master & Tool plate antes do bloqueio a 87 psi (6 bar): - 0,065 em
