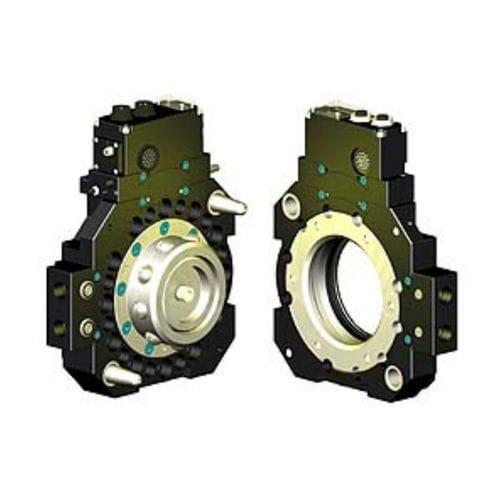

Trocador de ferramentas para robôs QC-310
automáticopneumáticocom atuador pneumático

Trocador de ferramentas para robôs - QC-310 - ATI Industrial Automation - automático / pneumático / com atuador pneumático
Trocador de ferramentas para robôs - QC-310 - ATI Industrial Automation - automático / pneumático / com atuador pneumático
Trocador de ferramentas para robôs - QC-310 - ATI Industrial Automation - automático / pneumático / com atuador pneumático - imagem - 2
Guardar nos favoritos
Comparar

Características

Aplicações
para robôs
Tipo
automático, pneumático
Controle
com atuador pneumático
Outras caraterísticas
de alta velocidade

Descrição

Visão geral
O trocador de ferramentas QC-310 permite a troca totalmente automatizada de end-effectors com bloqueio mecânico seguro, passagem de utilidades e alta repetibilidade posicional. Projetado para ambientes industriais severos e aplicações de alto ciclo, melhora a disponibilidade e a flexibilidade operacional em sistemas de automação robótica.

Principais características
  • Construção modular: Potência, fluido de refrigeração, servo, comunicação e sinais discretos são fornecidos em módulos separados para simplificar a manutenção e aumentar a flexibilidade de configuração.
  • Sensores Ready (2): Detectam a placa de ferramenta a 1,5 mm da placa mestre e indicam pronto para bloqueio.
  • Bloqueio fail-safe patenteado: Mecanismo projetado para aplicar baixa força ao pistão enquanto assegura acoplamento seguro.
  • Alta capacidade de momento: Grande diâmetro do pistão e deslocamento externo das esferas aumentam a capacidade de momento.
  • Componentes de bloqueio duráveis: Todas as peças de bloqueio feitas em aço inoxidável Rc58.
  • Detecção integrada de bloquear/desbloquear: Fornece feedback de posição para segurança e controle de processo.
  • Montagem direta no robô: Monta diretamente na maioria dos pulsos de robô classe 500 kg (não requer SIP).

Notas adicionais
A arquitetura modular suporta ampla gama de requisitos de utilidades e sinais, simplificando a manutenção e a gestão de peças de reposição. Adequado para aplicações que exigem trocas frequentes de ferramenta, passagens de fluido/energia e alta repetibilidade.

Características / Especificações técnicas
  • Força de bloqueio @ 80 psi (5,5 bar): 38000 N
  • Distância máxima de bloqueio: 2,54 mm
  • Repetibilidade posicional: 0,0152 mm
  • Limite de carga útil sugerido: 510 kg
  • Capacidade de momento estático X/Y: 3290 Nm
  • Capacidade de momento estático Z: 3160 Nm
  • Peso lado master: 12,5 kg
  • Peso lado ferramenta: 6,92 kg
  • Peso quando acoplado: 19,5 kg
  • Tipo de acionamento: Pneumático
  • Tipo de pulso do robô: Standard
  • Cor: Preto
